Gefasoft Lucon2

Die Lucon2 ist die zweite Generation der modularen Gefasoft-LUCON-LED-Beleuchtungssteuerung (ein Master mit bis zu 16 Lichtkanälen). Die Ansteuerung erfolgt über die Gefasoft.LuconV2-SDK per Ethernet/UDP oder RS232. Die maximale Stromstärke pro Kanal ist einstellbar (Standard 3000 mA).

Bemerkung

Im Gegensatz zur ursprünglichen Lucon (ASCII-Kommandoprotokoll über RS232 bzw. Connection-Pool-Stream) wird die Lucon2 über eine SDK angesteuert. Die zahlreichen Timeout-/Retry-Parameter der alten Steuerung entfallen; es gibt nur einen gemeinsamen Timeout. Der Hochstrom-Strobe-Modus (PulseHC) ist nicht mehr vorhanden.

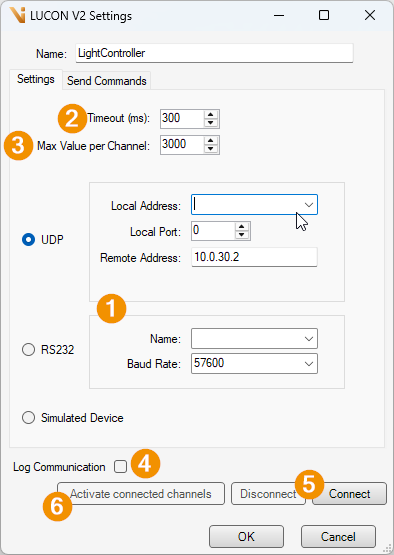

Controller Einstellungen

  1. Verbindungsmodus

  • UDP: Anbindung über Ethernet/UDP (Standard). Einstellbar sind Remote Address (Standard 10.0.30.2), Local Address und Local Port.

  • RS232: Anbindung über eine serielle Schnittstelle (Name, Baud Rate, Standard 57600).

  • Simulated Device: Simulationsmodus ohne Hardware.

  1. Timeout (ms) [Standard 300]: Maximale Wartezeit auf eine Antwort des Geräts.

  2. Max Value per Channel [Standard 3000 mA]: Obergrenze für die einstellbare Stromstärke pro Kanal.

  3. Log Communication: Protokolliert die Kommunikation mit dem Gerät im Log.

  4. Connect / Disconnect: Verbindung auf- bzw. abbauen.

  5. Activate connected channels: Aktiviert die angeschlossenen Kanäle.

Send Command

Auf der Registerkarte Send Commands können Kommandos direkt an das Gerät gesendet werden (zu Diagnosezwecken).

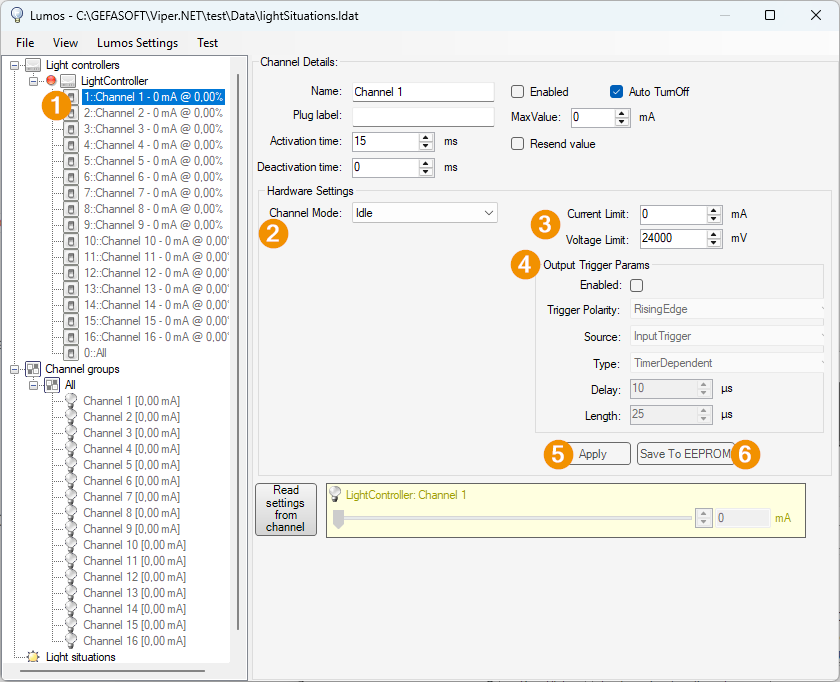

Lichtkanal Einstellungen

  1. Address: Adresse des Lichtkanals [1..16].

  2. Channel Mode (Betriebsmodus)

  • Idle: Kanal aus.

  • Continuous: Kanal im Dauerbetrieb.

  • Switch: Schaltmodus. Die Beleuchtung wird über den Eingang ein- und ausgeschaltet.

  • Pulse: Triggermodus. Die Beleuchtung wird über den Eingang gepulst.

  1. Kanalparameter

  • Current Limit [mA]: Maximale Stromstärke des Kanals. Für einen Ausgang im Continuous-Modus muss ein Wert gesetzt sein.

  • Voltage Limit [mV, Standard 24000]: Maximale Ausgangsspannung. Um ein Überhitzen zu verhindern, die Spannung an die angeschlossene Beleuchtung anpassen.

  1. Output-Trigger: Parameter für den Ausgangs-Trigger (Enabled, Polarity, Source, Type, Delay [µs, Standard 10], Length [µs, Standard 25]).

  2. Apply: Einstellungen übernehmen und an das Gerät senden.

  3. Save To EEPROM: Aktuelle Einstellungen dauerhaft im Gerät speichern.
