Waycom Prodel

Die Kommunikation mit einer Prodel-Steuerung erfolgt über die InterfaceWay Schnittstelle. Dabei handelt es sich um eine 32 Bit Com-Schnittstelle zur Com-Server-Applikation C:/WayCom/ProdelService.exe . Das heißt ‚Waycom Prodel‘ kann nur in einem 32 Bit Prozess verwendet werden.

Hinweis

In einem 64 Bit Prozess muss ‚Waycom Prodel‘ über eine GInOut-UDP-Client-Schnittstelle zu einem 32-Bit-GInOutHwExplorer erfolgen. (Das Visual Studio Tool ‚CorFlags.exe GInOutHwExplorer.exe /32BIT+‘ setzt das 32 Bit Flag des Prozesses.)

Siehe auch
Gefasoft UDP

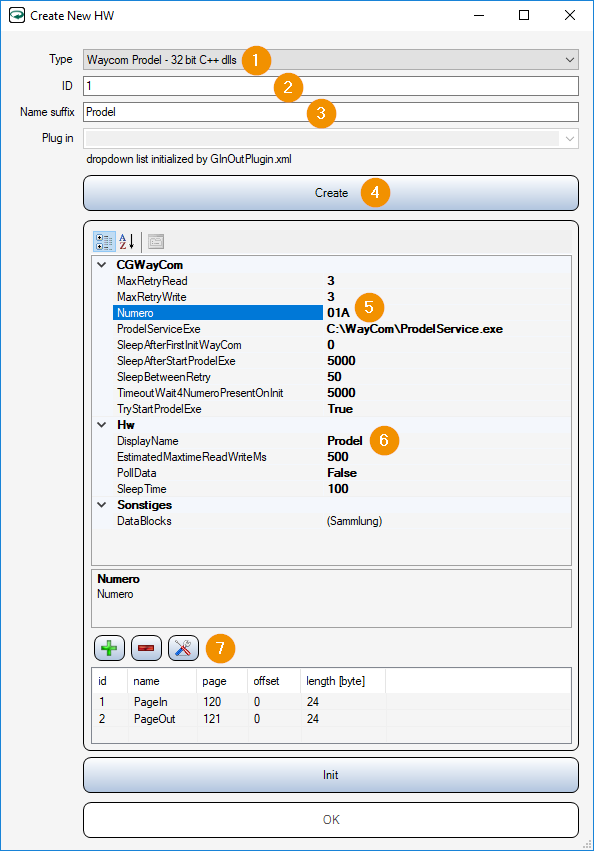

../../../_images/gio-prodel-CreateNewHW.png

  1. Type: Waycom Prodel - 32 bit C++ dlls

  2. ID: ID vergeben

  3. Name suffix: Steuerung benennen

  4. Create: Button drücken, um Objekt zu generieren

  5. Numero: Eintragen der Adresse der Prodel Steuerung (am Prodel-Modul-Display ablesbar).

  6. DisplayName: Steuerung bennenen

  7. +: Hinzufügen von Datenbereichen, die für Kommunikation verwendet werden sollen

../../../_images/gio-prodel-CreateNewHW-EditDatablock.png

  1. DatenBlockID: ID für diesen Datenbereich.

  2. Length: Länge des Datenbereichs

  3. Name: Name des Datenbereichs

  4. Page: Seitennummer. Der Speicher der Prodel Steuerung ist in Seiten aufgeteilt. Jede Seite ist 24 byte lang.

  5. Offset: Offset in [byte] auf der Seite.
