Kommandolisten

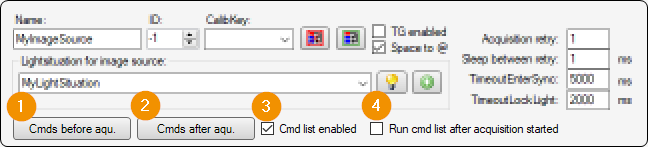

Kommandolisten sind Sammlungen konfigurierbarer Kommandos. Dabei handelt es sich um vordefinierte Aktionen, zum Beispiel das Setzen von Hardware-Bits. Bildquellen können zwei Kommandolisten definieren: Eine, die vor dem Bildeinzug ausgeführt werden soll und eine nach dessen Abschluss. Beim Ausführen der Kommandolisten werden nacheinander die definierten Aktionen abgearbeitet. Definition und Aktivierung der Listen erfolgt im Bildquellen-Editor in den allgemeinen Einstellungen:

../../_images/imagesource-cmdlist-buttons.png

  1. Cmds before acqu.: Öffnet ein Fenster zur Bearbeitung der Kommandoliste, die vor/bei Bildaufnahme abgearbeitet wird.

  2. Cmds after acqu.: Öffnet ein Fenster zur Bearbeitung der Kommandoliste, die nach Abschluss des Bildeinzuges abgearbeitet wird.

  3. Cmd list enabled: De-/Aktiviert die Ausführung der Kommandolisten durch die Bildquelle.

  4. Run cmd list after acquisition started: Bei aktivierter Option wird beim Start des Bildeinzuges die zugehörige Kommandoliste parallel zum Bildeinzug abgearbeitet, unmittelbar nach dessen Start. Bei deaktivierter Option erfolgt der Start des Bildeinzuges erst unmittelbar nach Abarbeitung der Liste.

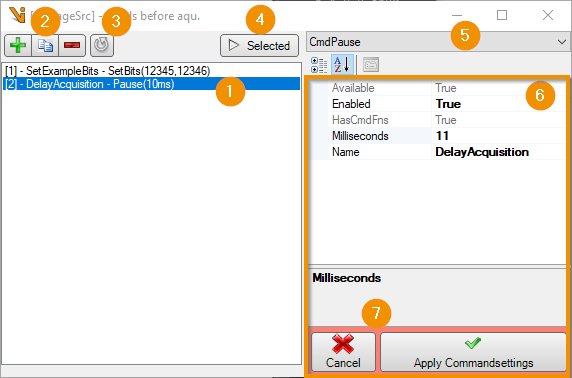

Der Editor zur Definition der Kommandolisten ist für beide Listen identisch:

../../_images/commandlist-editor.png

  1. Command-List: Zeigt die benutzerdefinierte Liste der auszuführenden Kommandos: jede Zeile beschreibt ein Kommando in der Form [<Nummer>] - <Benutzerdefinierter Name> - <Kommando> (<Parameterinfo>)

  2. Add/Duplicate/Remove: Fügt eines neuen Kommandos ans Ende der Liste an beziehungsweise entfernt das markierte Kommandos.

  3. Refresh: Aktualisieren der Listenanzeige.

  4. Run Selected: Führt das markierte Kommando einmalig aus.

  5. Command: Legt für den markierten Listeneintrag das auszuführende Kommando fest.

  6. Command configuration: Konfiguration des aktuell ausgewählten Kommandos der Liste. Die einzustellenden Parameter sind abhängig vom ausgewählten Kommando.

  7. Cancel/Apply Commandsettings: Verwirft bzw. speichert Änderungen eines Kommandos. Ein roter Rahmen um die Buttons weist auf ungespeicherte Änderungen hin.
