Smartek

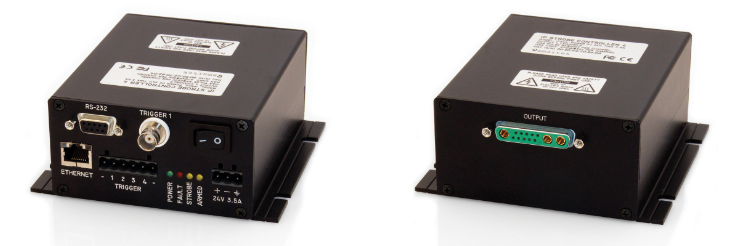

  • IPSC1: Kontroller mit einem Kanal und Ethernetschnittstelle.

  • IPSC2: Kontroller mit zwei Kanälen und Ethernetschnittstelle.

  • IPSC4: Kontroller mit vier Kanälen und RS232 oder Ethernetschnittstelle.

  • IPSC4_R2: Kontroller mit vier Kanälen und RS232 oder Ethernetschnittstelle.

  • SC6: Kontroller mit sechs Kanälen und RS232 Schnittstelle.

Controller Einstellungen

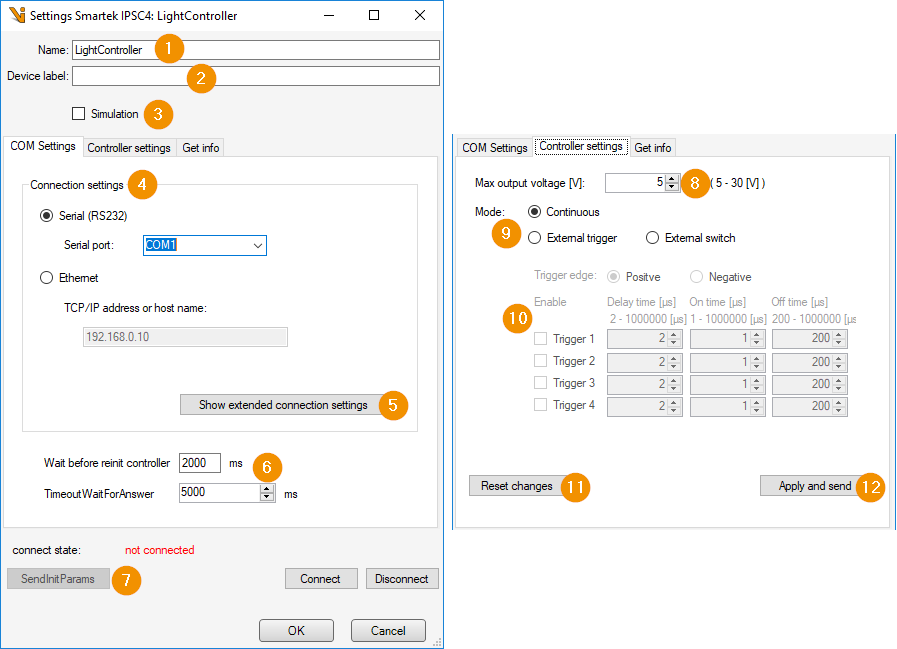

../../../_images/smartek_ipsc4.png ../../../_images/smartek_lightcontroller.png

  1. Name: Angezeigter Name des Lichtkontrollers.

  2. Device label: Bezeichnung auf dem Kontroller, bzw. Name im Hardwareplan.

  3. Simulation: Simulationsmodus für den Lichtkontroller aktivieren.

  4. Connection settings: RS232 oder Ethernet Konfiguration.

  5. Extended Connection Settings: Erweiterte Verbindungsparameter anzeigen.

  6. Communication behavior

  • Wait before reinit controller: Der Smartek sendet nach dem Einschalten eine Versionsinformation. Daraufhin werden nach der Wartezeit in [ms] die Initialisierungsparameter erneut gesendet.

  • Timeout wait for answer: Maximale Wartezeit für die Kommandorückmeldung vom Smartek.

  1. SendInitParams: Initialisierungsparameter senden.

  2. Max output voltage: Maximale Ausgangsspannung 5 - 30 V.

  3. Mode: Betriebsmodus für alle Kanäle

  • Continuous: Kanäle im Dauerbetrieb.

  • External trigger: Kanäle im Triggermodus. Die Beleuchtung wird über den Trigger-Eingang gepulst.

  • External switch: Kanäle im Schaltmodus. Die Beleuchtung wird über den Trigger-Eingang ein und ausgeschalten.

  1. External trigger settings

  • Trigger edge: Trigger Polarität, positive oder negative Flanke am Trigger-Eingang.

  • Trigger 1/2/3/4: Trigger 1/2/3/4 aktivieren.

  • Delay time: Pulsverzögerung in [µs].

  • On time: Pulsdauer in [µs].

  • Off time: Zeit in [µs] für die nach einem Puls kein Trigger akzeptiert wird.

  1. Reset changes: Dialogfelder auf aktuelle Kontroller-Parameter zurücksetzen.

  2. Apply and send: Kontroller-Parameter von den Dialogfeldern übernehmen und an den Smartek senden.

Lichtkanal Einstellungen

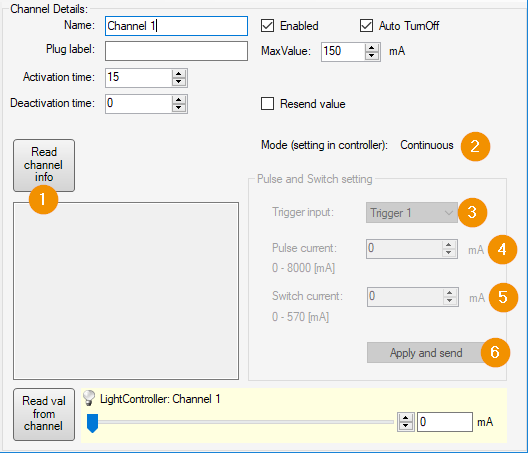

../../../_images/smartek_lightchannel.png

  1. Read channel info: Kanalinformationen auslesen und anzeigen.

  2. Mode: Der Betriebsmodus kann nur im Kontroller eingestellt werden und wirkt auf alle Kanäle.

  3. Trigger input: Auswahl des Trigger-Eingangs (1/2/3/4) der diesen Kanal pulst, bzw. schaltet.

  4. Pulse current: Stromstärke in [mA] mit der die Beleuchtung im ‚external trigger mode‘ gepulst wird.

  5. Switch current: Stromstärke in [mA] mit der die Beleuchtung im ‚external switch mode‘ geschalten wird.

  6. Apply and send: Kanal-Parameter von den Dialogfeldern übernehmen und an den Smartek senden.

Siehe auch
Allgemeine Lichtkanaleinstellungen
