Job Konfigurator

Allgemein

Wird eine Vision-Projektvorlage zur Erstellung eines Viper-Projekts verwendet, so wird eine Art Wizard gestartet, der den Benutzer nach und nach durch alle für das Anlegen eines Bildverarbeitungsjobs notwendigen Schritte führt. Im Anschluss werden diese Schritte erklärt.

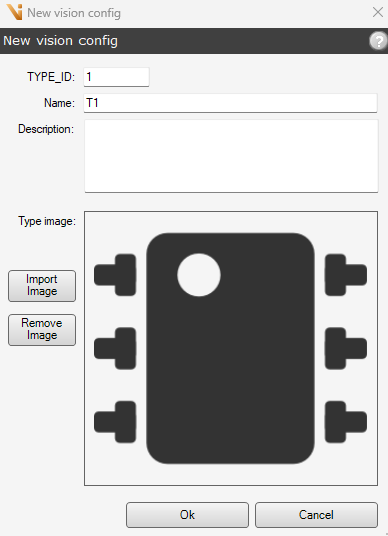

Typ erstellen

Sowohl ID als auch Name müssen eindeutig vergeben werden. Die Angaben können später wieder geändert werden. Beschreibung und Bild sind optional, sie werden im Ladedialog angezeigt.

Job Parameter

Sowohl Job name als auch Toolgroup name müssen eindeutig vergeben werden. Jeder Job benötigt mindestens eine Toolgroup die er ausführen kann. Weiterhin können Job type und Display type ausgewählt werden.

In diesem Kontext kann Viper auch automatisch eine Bildquelle eines bestimmten Typs erstellen. Hier werden alle Bildquellen aufgelistet, die aktuell verfügbar sind. Sollte die Hardware für die entsprechende Bildquelle nicht verfügbar sein, kann diese auch simuliert werden.

Eine Vision Station kann ebenfalls automatisch erstellt und mit dem Job verknüpft werden.

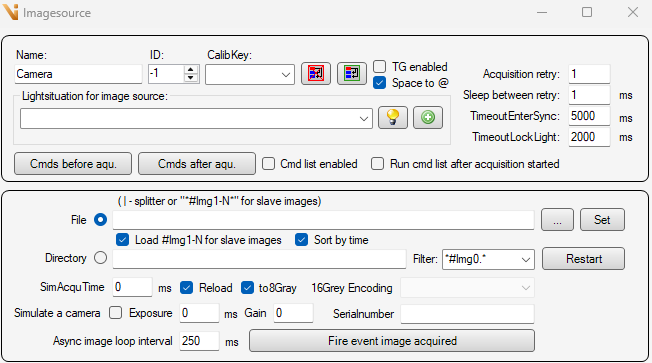

Bildquelle konfigurieren

Im Beispiel wurde eine dateibasierte Bildquelle ausgewählt. Mehr Informationen zum Konfigurieren von Bildquellen: Standard-Bildquellen

Nach dem Schließen der Bildquelleneinstellungen wird der Job geladen und kann ausgeführt werden.
