Statistiken

Für jeden Job werden eine sogenannte „BV Statistik“ bzw. „Laufzeit Statistik“ protokolliert. Die Statistiken sind in der Viper.NET Shell als User-Tabs eingebunden.

BV Statistik

Hier werden für jeden Job alle Ergebnisse aus den CogDataAnalysisTools sowie die Statistiken tabellarisch angezeigt. Die Werte werden 1:1 aus den Tools übernommen.

„Zurücksetzen“ löscht die Statistiken der CogDataAnalysisTools der aktiven ToolGroupItems.

../../_images/vision-stats.png

Laufzeit Statistik

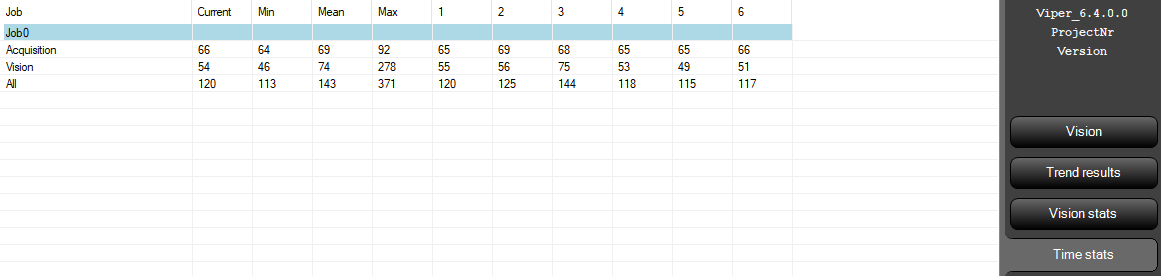

Für jeden Job wird hier die aktuelle Laufzeit, die der 6 letzten Durchläufe, sowie Minimum, Maximum und Mittelwert der letzten 50 Durchläufe angezeigt.

../../_images/timing-stats.png

Trend results

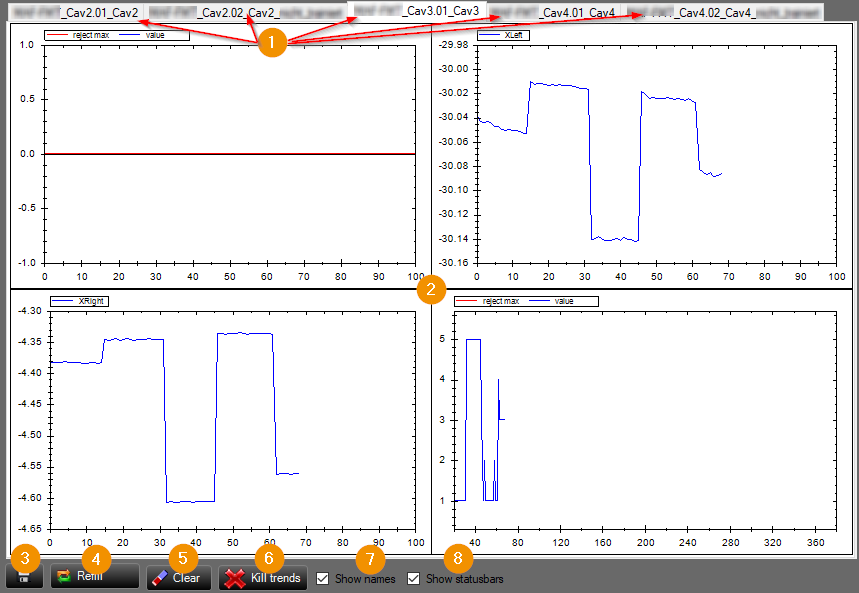

Als weiteres Analysewerkzeug besteht die Möglichkeit, Trend-Grafiken anzuzeigen. Diese zeigen definierte Werte und deren Verlauf graphisch an (z.B. die Höhe eines Bauteiles).

../../_images/trend01.png

  1. Tabs beinhalten immer die gesamten Grafiken eines Jobs bzw. Station

  2. Anzeige der Ergebnisgrafik

  3. Aktuelle Werte speichern

  4. Ergebnisgrafik neu laden

  5. Ergebnisgrafik ablöschen

  6. Löscht alle gespeicherten Trends

  7. Anzeigen des Namens

  8. Anzeigen der Statusbars

../../_images/trend03.png

Die Aufzeichnung der Trends werden im Job-Editor im Tab Verlauf konfiguriert.

Trends können außerdem auch als Subdisplay in ToolGroup-Item Ansichten angezeigt werden.
