InspectEdgeTool

Mit diesem Tool zusammenhängende Kanten untersucht werden, z.B. um die Außenkanten eines Bauteils zu überprüfen. Die Berandung des Bauteils wird dabei durch ein Polygon festgelegt. Zwischen zwei Punkten des Polygons wird jeweils ein CogFindLineTool ausgeführt. Ermittelt wird dann unter Anderem die Anzahl der fehlenden Kanten. Die Ergebnisse dieses Tools können dann z.B. mit einem CogDataAnalysis Tool weiter ausgewertet werden.

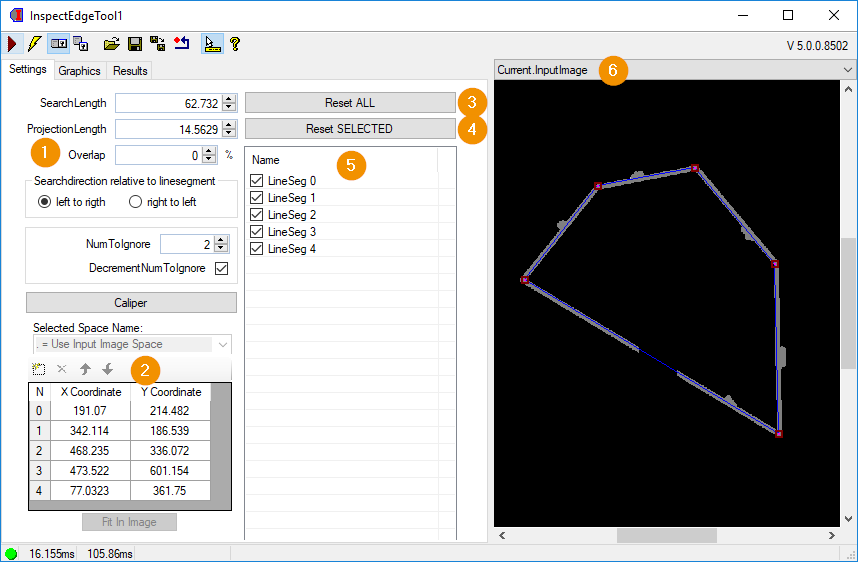

Tab Settings

1. Defaults: Standardwerte für ein CogFindLineTool. Neue Segmente werden mit diesen Werten initialisiert.

2. Polygon: Liste der Polygonpunkte.

3. Reset ALL: Alle CogFindLineTools Standardwerte zurücksetzen.

4. Reset SELECTED: Das ausgewählte CogFindLineTool auf Default-Werte zurücksetzen.

5. Liste der CogFindLineTools: Doppelklick auf ein Element öffnet den Dialog des zugehörigen CogFindLineTools. Über die Checkboxen können CogFindLineTools aktiviert oder deaktiviert werden. Deaktivierte Segmente werden nicht ausgeführt, ihre Ergebnisse werden nicht berücksichtigt.

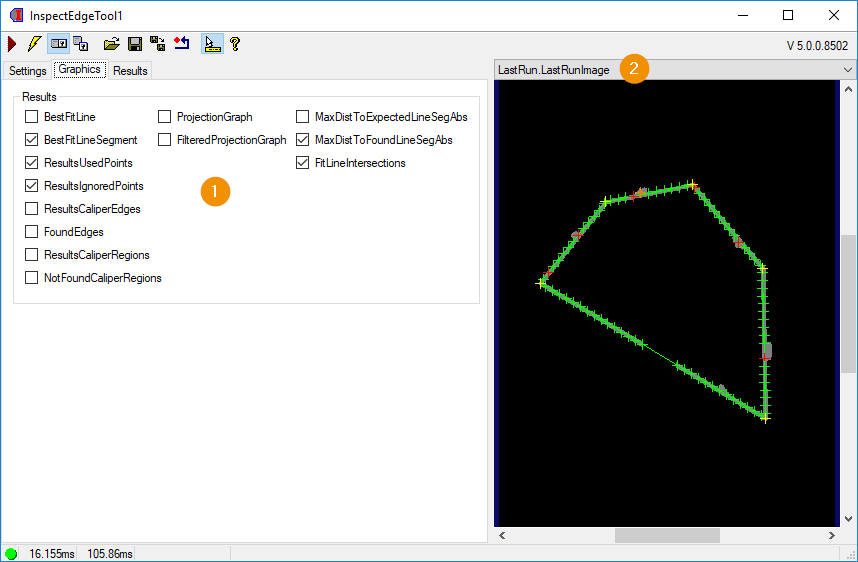

Tab Graphics

1. Results: Auswahl welche Grafiken erzeugt werden sollen.

2. LastRun.LastRunImage: Hier wird das letzte Eingabebild mit den ausgewählten Grafiken dargestellt.

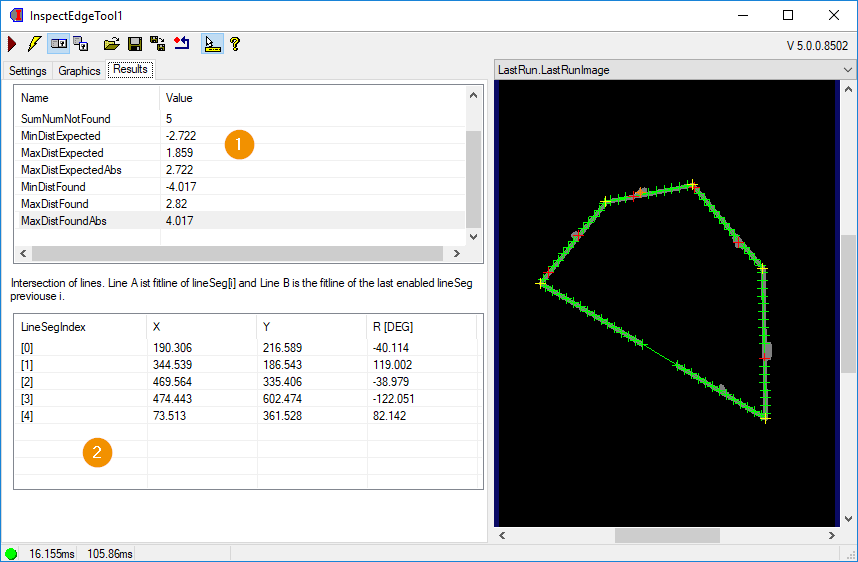

Tab Results

1. Ergebnisse:

• SumNumNotFound: Gesamtanzahl nicht gefundener Caliper.

• MinDistExpected: Größte negative Abweichung einer Kante vom erwarteten Liniensegment.

• MaxDistExpected: Größte positive Abweichung einer Kante vom erwarteten Liniensegment.

• MaxDistExpectedAbs: Größte absolute Abweichung einer Kante vom erwarteten Liniensegment.

• MinDistFound: Größte negative Abweichung einer Kante von der gefundenen Linie.

• MaxDistFound: Größte positive Abweichung einer Kante von der gefundenen Linie.

• MaxDistFoundAbs: Größte absolute Abweichung einer Kante von der gefundenen Linie.

2. Schnittpunkte: Liste der Schnittpunkte aufeinanderfolgender Linien.
