Master-Slave Bildquellen

Manche Bildquellen können mehr als ein Bild pro Aufnahme liefern. Diese werden in Viper.NET als Master-Bildquellen bezeichnet. In Viper.NET kann man jeder Bildquelle nur einem Terminal in der Toolgroup zuweisen. Um alle Bilder der Bildquelle in einer Toolgroup nutzen zu können, wird für die zusätzlichen Bilder jeweils eine Slave-Bildquelle angelegt.

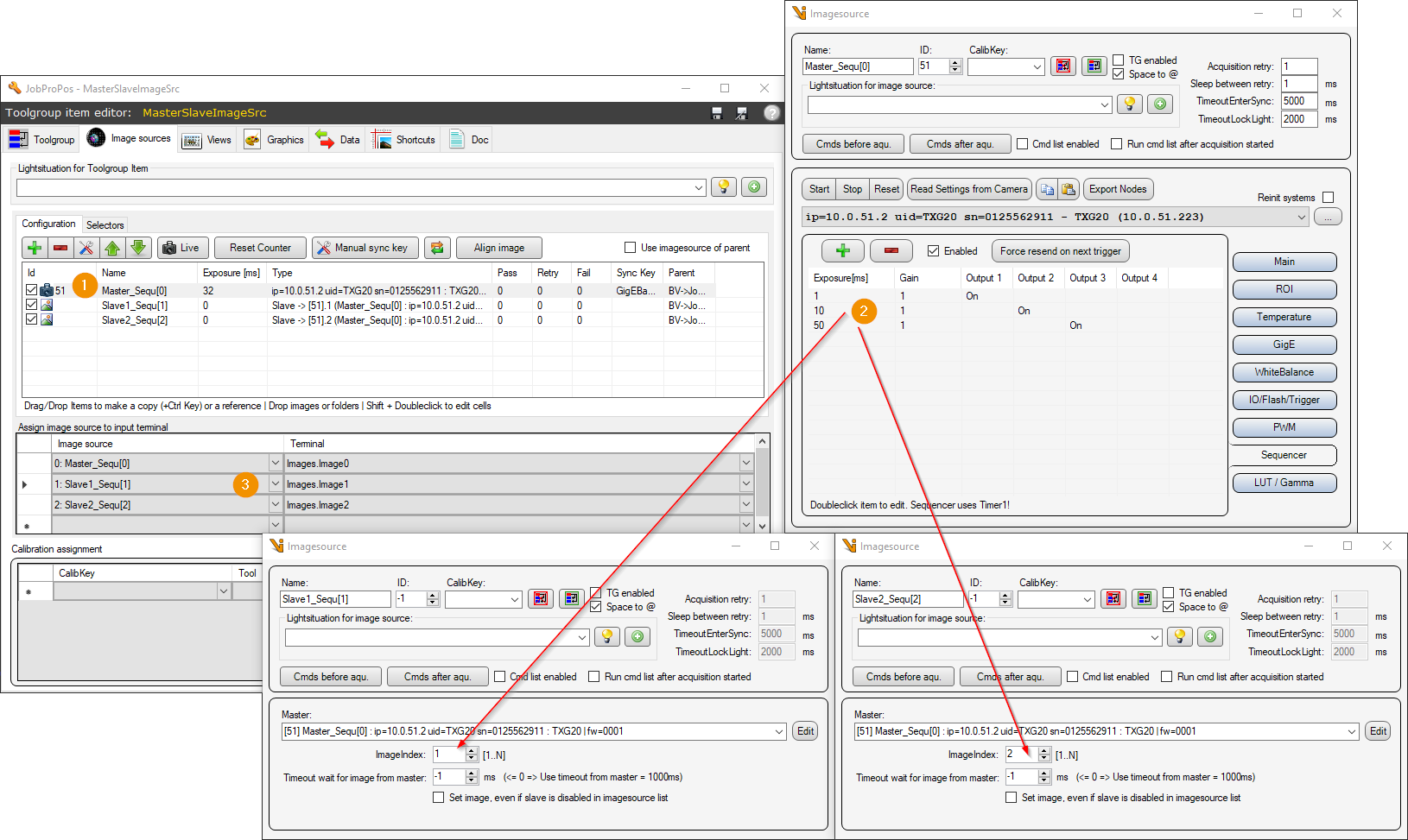

../../_images/imagesource-master-slave-example.png

  1. Bildquellenliste: Die erste Bildquelle ist der Master. Hier wurde als Beispiel eine Baumer-Kamera angelegt, die im Sequenzer-Modus betrieben wird. Die Master-Bildquelle muss eine eindeutige ID erhalten.

  2. Bilder der Master-Bildquelle: Das erste Bild (Index 0) ist immer das Bild der Master-Bildquelle. Die restlichen Bilder werden jeweils einer Slave-Bildquelle zugeordnet. Dazu muss in der Slave-Bildquelle der Master ausgewählt werden und dann der Bilderindex, der diesem Slave zugeordnet werden soll. Beim Master sind keine weiteren Einstellungen erforderlich.

  3. Bilder den Terminals zuordnen: Da es nun für jedes Bild des Masters eine eigene Bildquelle gibt, kann man auch jedes Bild einem Terminal zuweisen.

Bemerkung

Die Dokumentation der Bildquellentypen gibt Auskunft, ob eine Bildquelle den Master-Slave Modus unterstützt.

Siehe auch
Baumer Sequenzer Einstellungen
