S7 und TIA Portal (S7ISOTCP)

S7 Steuerungen werden über eine aktive TCP-IP-Verbindung zu Port 102 und RFC1006/ISO8073 Protokoll eingebunden.

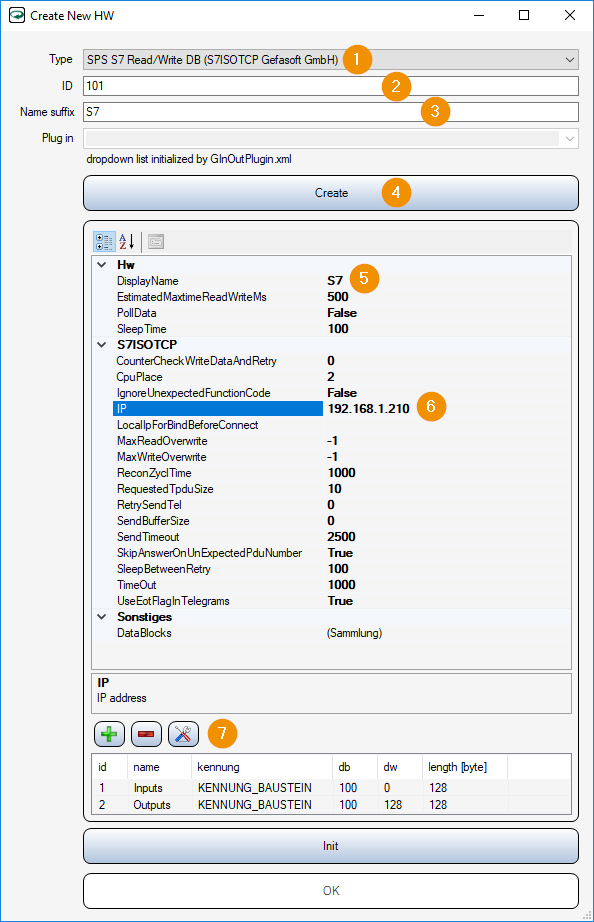

../../../_images/gio-s7-CreateNewHW.png

  1. Type: SPS S7 Read/Write DB (S7ISOTCP Gefasoft GmbH)

  2. ID: ID vergeben

  3. Name suffix: Steuerung benennen

  4. Create: Button drücken, um Objekt zu generieren

  5. DisplayName: Steuerung bennenen

  6. IP: Eintragen der IP Adresse der SPS.

  7. +: Hinzufügen von Datenbereichen, die für Kommunikation verwendet werden sollen

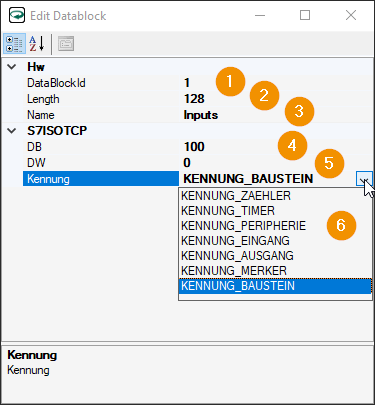

../../../_images/gio-s7-CreateNewHW-EditDatablock.png

  1. DatenBlockID: ID für diesen Datenbereich.

  2. Length: Länge des Datenbereichs

  3. Name: Name des Datenbereichs

  4. DB: Bausteinnummer

  5. DW: Offset in [byte] im SPS-Baustein.

  6. Kennung: Bausteintyp. Üblicherweise erfolgt der Datenaustausch in Viper.NET immer über Datenbausteine (:=KENNUNG_BAUSTEIN)
