LocationMatcherTool

Der LocationMatcher vergleicht eine Liste von Soll-Positionen mit einer Liste von Ist-Positionen.

../../../_images/LocationMatcherTool.png

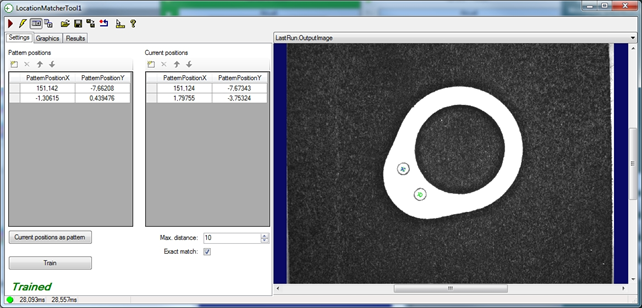

Unter Settings werden auf der linken Seite die Soll-Positionen, auf der rechten Seite die Ist-Positionen angezeigt. Mit Current positions as pattern werden die Ist-Positionen als Soll-Positionen gesetzt. Mit Train wird dieser Vorgang bestätigt.

Weitere Einstellungen:

  • Max distance: Maximaler Abstand zwischen Soll- und Ist-Position

  • Exact match: Prüft ob exakt so viele Soll- wie Ist-Positionen vorhanden sind. Wenn „Exact match“ nicht angewählt ist, dann können auch mehr Ist- als Soll-Positionen angegeben werden.

../../../_images/LocationMatcherTool-Results.png

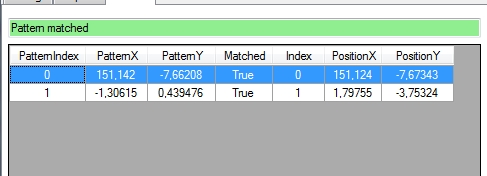

Im Reiter Graphics wird die Grafikausgabe gesteuert. Results enthält eine Ergebnisliste:

Oben wird eine Meldung angezeigt, ob alle Sollpositionen gefunden wurden. In der Liste werden alle Soll- und Istpositionen angezeigt. Wenn zwei Positionen übereinstimmen, werden diese in einer Zeile zusammengefasst. Für jede nicht gefundene Position wird ein eigener, rot hinterlegter Eintrag erstellt.

Das LocationMatcherTool kann direkt die Ergebnisse eines CogPMAlignTools als Ist-Positionen verwenden.
