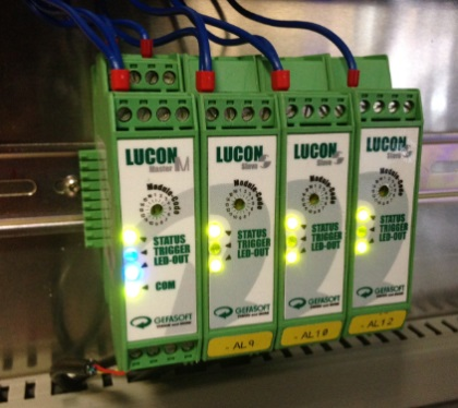

Gefasoft Lucon

Die Gefasoft Lucon ist eine modulare Beleuchtungssteuerung mit 1 bis 16 Lichtkanälen. Die Versorgungsspannung beträgt 10 - 40V. Die Ausgangsspannung am Kanal beträgt 0,7 - 35V. Die Ausgangsstromstärke beträgt bis zu 1,6 A pro Kanal.

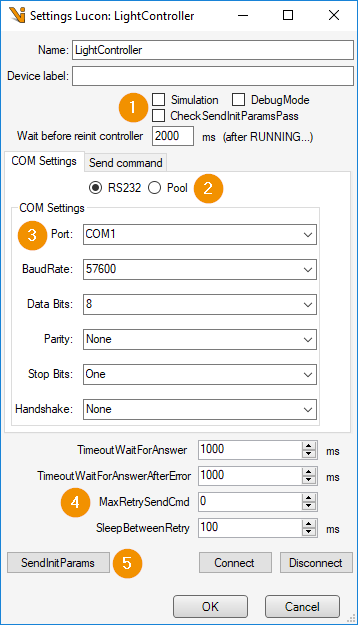

Controller Einstellungen

../../../_images/lucon.png ../../../_images/lucon_lightcontroller.png

  1. Initialisierungs Parameter

  • Simulation: Simulations modus.

  • Debug Mode: Im Debug-Mode werden vom Lucon Debug-Informationen gesendet, die vom Lumos in das Log geschrieben werden.

  • CheckSendInitParamsPass: Der Ausgangsstrom kann nur gesetzt werden, wenn alle Kanalinitialisierungsparameter (z.B. maximale Stromstärke) gesendet werden konnten.

  • Wait before reinit controller: Das Lucon sendet nach dem Einschalten ein „RUNNING“. Daraufhin werden nach der Wartezeit in [ms] die Kanalinitialisierungsparameter erneut gesendet.

  1. COM Mode

  • RS232: Lucon Master mit RS232 Schnittstelle.

  • Pool: Lucon Master mit LAN Schnittstelle. Die Kommunikation erfolgt über einen Stream aus dem Viper.NET Connection Pool (Streams and Protocols).

  1. COM Settings: RS232 Kommunikationseinstellungen, für COM Mode RS232.

  2. Communication behavior: Einstellungen für das Kommunikationsverhalten.

  • Timeout wait for answer: Maximale Wartezeit für die Kommandorückmeldung vom Lucon.

  • Timeout wait for answer after error: Maximale Wartezeit für die Kommandorückmeldung vom Lucon, falls ein Fehler-Kommando empfangen wurde.

  • Max retry send cmd: Maximale Sendewiederholungen, falls das Lucon nicht antwortet, oder ein Fehler empfangen wurde.

  • Sleep between retry: Wartezeit in [ms] zwischen den Sendewiederholungen.

  1. SendInitParams: Kanalinitialisierungsparameter senden.

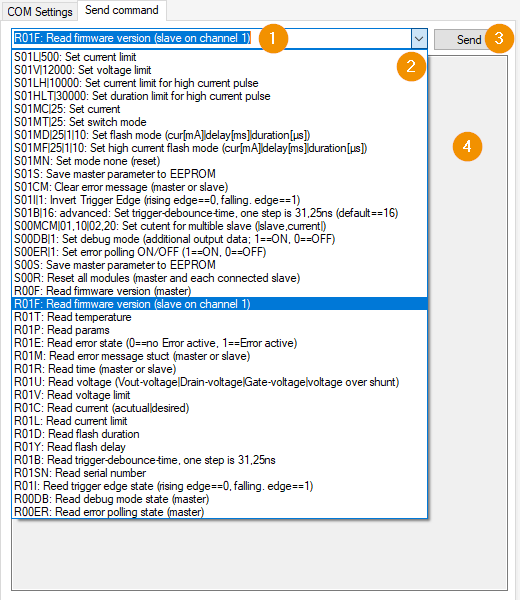

Send Command

Hier können beliebige Kommandos an den Lucon-Master gesendet werden.

../../../_images/lucon_sendcommand.png

  1. Command: Eingabefeld für das zu sendende Kommando. Gesendet wird der Text bis zum ersten Doppelpunkt.

  2. Command List: Vorschlagliste für Lucon-Kommandos im Format „Kommando : Beschreibung“.

  3. Send: Senden des in (1) angegebenen Kommandos.

  4. Response: Hier wird die Antwort vom Lucon angezeigt.

Siehe auch
Streams and Protocols

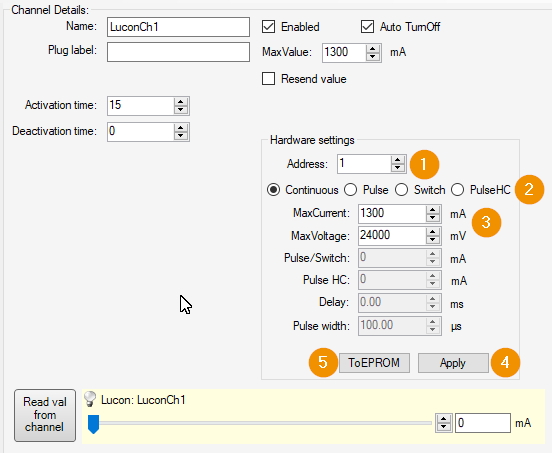

Lichtkanal Einstellungen

../../../_images/lucon_lightchannel.png

  1. Address: Addresse des Lichtkanals (Lucon Slaves) [1..16].

  2. Betriebsmodus

  • Continuous: Kanal im Dauerbetrieb.

  • Pulse: Kanal im Triggermodus. Die Beleuchtung wird über den Eingang am Slave gepulst.

  • Switch: Kanal im Schaltmodus. Die Beleuchtung wird über den Eingang am Slave ein und ausgeschalten.

  • PulseHC: Kanal im Hochstrom-Triggermodus. Die Beleuchtung wird über den Eingang am Hochstrom-Slave gepulst.

  1. Kanalparameter

  • MaxCurrent: Maximale Stromstärke. (Hardwarelimit)

  • MaxVoltage: Maximale Ausgangsspannung. Um ein überhitzen des Lumos zu verhindern wird dringend empfohlen die maximale Ausgangsspannung an die angeschlossene Beleuchgung anzupassen.

  • Pulse/Switch: Stromstärke für Pulse/Switch Modus.

  • Pulse HC: Stromstärke für Hochstrom-Pulse Modus.

  • Delay: Pulsverzögerung in [ms].

  • Pulse width: Pulsdauer in [ms].

  1. Apply: Einstellungen übernehmen und zum Lucon senden.

  2. ToEPROM: Aktuelle Einstellungen im EPROM des Luconslave speichern.

Siehe auch
Allgemeine Lichtkanaleinstellungen
