Jai

Vor der Verwendung einer JAI-Kamera, muss die ‚JAI SDK x64 Version 3.0.7.0.exe‘ installiert werden. An allen LAN-Adaptern mit JAI-Kamera muss der ‚JAI GigE Vision Filter Driver - NDIS 6 Filter Driver for JAI GigE Vision Cameras‘ aktiviert werden.

Siehe auch
Viper.NET Abhängigkeiten

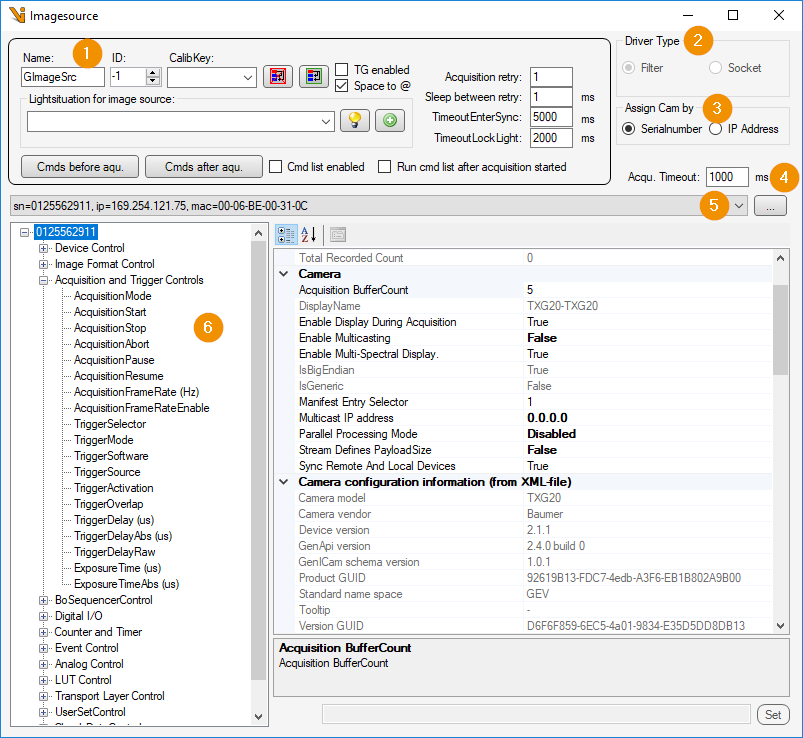

../../_images/jai_01_main.png

  1. Allgemeine Einstellungen: Bildquellen-Editor

  2. Driver Type: Gibt an, welcher Treiber für die JAI Kameras verwendet wird. Dieser Parameter wird von Viper.NET festgelegt und kann nicht verändert werden.

  • Filter : JAI GigE Vision Filter Driver verwenden (empfohlen)

  • Socket : Windows Socket Driver verwenden

  1. Assign Cam by:

  • Serialnumber: Die zugehörige Kamera wird über die Seriennummer zugewiesen.

  • IP Address: Die zugehörige Kamera wird über die IP-Adresse zugewiesen.

  1. Acqu. Timeout: Maximale Bildaufnahmezeit in [ms].

  2. Camera list: Auswahlliste aller Kameras. Die Liste kann mit dem ‚… - Taster‘ aktualisiert werden.

  3. Camera Feature Tree: Hier werden alle Kamera Parameter angezeigt. Mit dem ‚Set - Taster‘ kann der ausgewählte Parameter verändert werden. Diese Einstellung ist aber NICHT Permanent und wird nicht gespeichert. Parameter können ausschließlich im UserSet der Kamera gespeichert werden (Knoten UserSetControl).

Hinweis

Mit dem Programm ‚JAI Control Tool‘ können Parameter verändert und in der Kamera gespeichert werden.
