Gardasoft PP6X¶

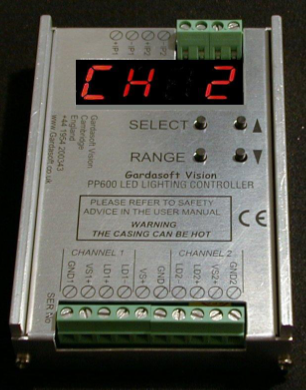

Die zweikanaligen Beleuchtungssteuerungen der Gardasoft PP600 Serie werden über den RS232 Port angesteuert. Die Versorgungsspannung beträgt 12 - 48V. Die Ausgangsspannung am Kanal beträgt 0 - 39V. Im Dauermodus kann eine maximale Stromstärke von 4A und im Blitzmodus eine maximale Stromstärte von 10A eingestellt werden. Die optoisolierten Triggereingänge benötigen eine Eingangsspannung von 5 - 24V.
Controller Einstellungen¶

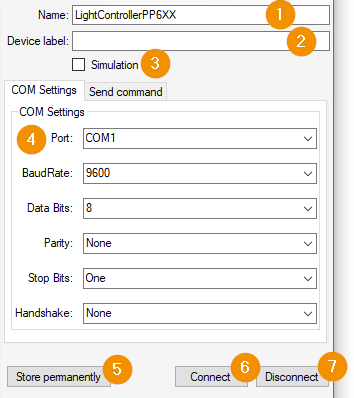

Name: Angezeigter Name des Lichtkontrollers.
Device label: Bezeichnung auf dem Kontroller, bzw. Name im Hardwareplan.
Simulation: Simulationsmodus für den Lichtkontroller aktivieren.
COM Settings: RS232 Kommunikations-Einstellungen.
Store permanently: Aktuelle Einstellungen im EEPROM des Kontrollers speichern.
Connect: COM Port öffnen und die Kanalmodi senden.
Disconnect: COM Port schließen.
Lichtkanal Einstellungen¶

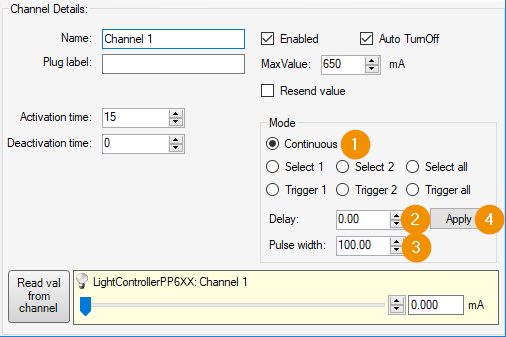

Mode: Betriebsmodus des Kanals.
Continuous: Lichtkanal Dauerbetrieb.
Select 1: Zwei Stromwerte können über Eingang 1 ausgewählt werden.
Select 2: Zwei Stromwerte können über Eingang 2 ausgewählt werden.
Select all: Vier Stromwerte können über die Eingänge 1 und 2 ausgewählt werden.
Trigger 1: Lichtkanal Triggermodus. Die Beleuchtung wird über Eingang 1 gepulst.
Trigger 2: Lichtkanal Triggermodus. Die Beleuchtung wird über Eingang 2 gepulst.
Trigger all: Lichtkanal Triggermodus. Die Beleuchtung wird über Eingang 1 oder 2 gepulst.
Delay: Pulsverzögerung in [ms] im Triggermodus.
Pulse width: Pulslänge in [ms] im Triggermodus.
Apply: Kanal Einstellungen übernehmen und senden.
Hinweis
Im Lumos wird für den Selektmodus immer nur der erste Stromwert gesendet. Somit kann die Beleuchtung mit dieser Stromstärke über die Eingänge zwar ein und ausgeschalten werden, ein umschalten der Stromstärke ist aber hier nicht möglich.
