Bildquellenorganisation¶
Global, Job oder ToolGroup Item?¶
Die Organisation von Bildquellen erfolgt in Bildquellen-Listen auf verschiedenen hierarchischen Ebenen: ToolGroup Items und Jobs besitzen eigene Bildquellen-Listen. Zudem existiert eine übergreifende globale Bildquellenliste.
Für die Bildaufnahme wird immer die Bildquellenliste des ToolGroup Item verwendet. Diese kann entweder direkt die tatsächliche Bildquelle enthalten, z.B. eine Kamera, oder über sogenannte Referenzbildquellen auf Bildquellen aus anderen Listen zugreifen.
Hinweis
Wenn dieselbe Kamera mit denselben Parametern in mehreren ToolGroup Items verwendet wird, sollte immer mit Referenzbildquellen gearbeitet werden, da die Parameter dann zentral an einer Stelle geändert werden können.
Die Bearbeitung der Bildquellenliste auf ToolgroupItem-Ebene erfolgt im ToolGroup Item Editor, die des Jobs im Job Editor. Job-Bildquellen sollten dann verwendet werden, wenn ein Job mehrere ToolGroup Items mit denselben Bildquellen hat und diese nur innerhalb des Jobs benötigt werden.
Die globale Bildquellenliste kann über das Hauptmenü konfiguriert werden. Sie wird insbesondere dann verwendet, wenn auf dieselben Bildquellen von mehreren Jobs aus zugegriffen wird. Die globale Bildquellenliste wird vom BV Typ geladen und verwaltet. Die Bezeichnung global kommt daher, dass die Bildquellen aller BV Typen aus derselben Datei geladen werden. Damit verwenden alle BV Typen die gleichen Bildquellen. Für Spezialanwendungen ist dieser Pfad auch pro Typ konfigurierbar.
Bemerkung
Um den Wechsel auf einen anderen BV Typen zu beschleunigen werden die Verbindungen zu den globalen Kameras erst geschlossen, wenn der neue Typ geladen ist und andere Kameras als der vorherige verwendet.
Wie die Bildquellen am sinnvollsten aufgeteilt werden, ist je nach Applikation unterschiedlich. Um die Aufteilung nachträglich leicht ändern zu können, unterstützen die Bildquellenlisten viele Bearbeitungsoptionen.
Referenzbildquellen¶
Referenzbildquellen sind parameterlose Verweise auf andere Bildquellen. Das Verweisziel muss durch eine definierte ID referenzierbar sein. Beim Bildeinzug werden die Parameter der referenzierten Bildquelle genutzt, sofern diese nicht überschrieben werden. Das Überschreiben von Parametern ist nur für Begleitparameter, wie zum Beispiel die Lichtsituation möglich, nicht jedoch für Kameraparameter selbst.

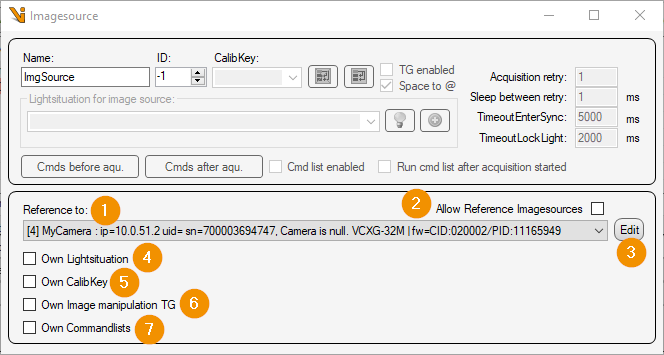

Referenzbildquellen werden wie alle anderen in den Bildquellen-Listen angelegt und per Bildquellen-Editor konfiguriert:
Reference to: Anzeige und Auswahl einer Bildquelle als Verweisziel. Wählbar sind nur Bildquellen mit definierter ID.
Allow Reference Imagesources: Ist die Option aktiv, können auch Referenzbildquellen als Verweisziel gewählt werden. Der Nutzer muss dann Ring-Verweise vermeiden.
Edit: Öffnet den Bildquellen-Editor der gewählten Referenz.
Own Lightsituation: Falls aktiv, wird statt der Lichtsituation der Referenz die eigene Einstellung innerhalb der Referenzbildquelle verwendet.
Own CalibKey: Falls aktiv, wird statt des Kalibrierschlüssels der Referenz die eigene Einstellung innerhalb der Referenzbildquelle verwendet.
Own Image manipulation TG: Falls aktiv, wird statt der Manipulationstoolgroup der Referenz die eigene Einstellung innerhalb der Referenzbildquelle verwendet.
Own Commandlists: Falls aktiv, wird statt der Kommandolisten der Referenz die eigene Einstellung innerhalb der Referenzbildquelle verwendet.
Bemerkung
Verweise auf Referenzbildquellen können erforderlich sein, wenn mittels Bildquellen-Selektoren zwischen Referenzbildquellen umgeschaltet werden soll.
Hinweis
Die Definition der referenzierten Quellen sollte bevorzugt zentral, zum Beispiel in der globalen Liste erfolgen.
