TransPointAndAngleTool

Mit dem TransPointAndAngleTool wir eine beliebige Anzahl von Koordinaten (X und Y) und Winkeln (R) von einem Koordinatenraum in einen anderen umgerechnet. Für die Umrechnung des Winkels (R) wird dabei der Winkel zur X-Achse im Eingangskoordinatenraum angenommen.

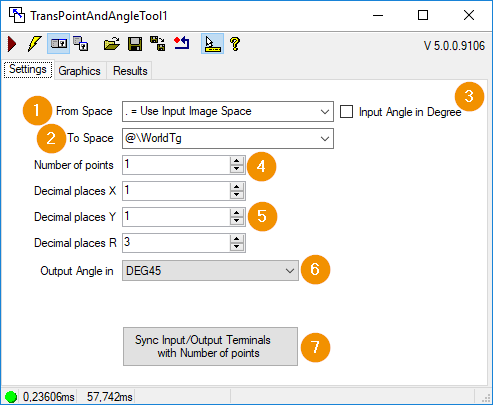

../../../_images/01_TransPointAndAngleTool_Settings.png

  1. From Space: Name des Koordinatenraums der Eingangsdaten X, Y, und R.

  2. To Space: Name des Koordinatenraums in den die Eingangsdaten umgerechnet werden sollen.

  3. Input Angle in Degree: Gibt an, ob die Eingangswinkel in Grad oder Radiant angegeben sind.

  4. Number of points: Anzahl der X/Y/R Werte.

  5. Decimal places X/Y/R: Anzahl der Nachkommastellen mit der die Ausgangsdaten ausgegeben werden sollen.

  6. Output Angle in: Einheit der Ausgangswinkel.

    • RAD : Ausgangswinkel in Radiant.

    • DEG : Ausgangswinkel in Grad.

    • DEG45 : Ausgangswinkel wird auf 45 Grad bereinigt und in Grad zurückgegeben [-45..+45 DEG].

  7. Sync Input/Output Terminals: Eine dem Parameter (4) ‚Number of points‘ entsprechende Anzahl an Ein-/Ausgangsterminals anlegen.
