Log Station

Mit der Log Station kann eine SPS Log-Nachrichten an Viper.NET schicken, die dann je nach Log-Konfiguration in Dateien geschrieben oder in der GUI angezeigt werden können.

Die Kommunikation zur Steuerung wird über einen digitalen Handshake realisiert, siehe auch Stationen.

Zum Einrichten der Log Station müssen zuerst benötigte Daten, Bits und Variablen in GInOut angelegt und die Konfigurationsdatei stations.xml angepasst werden.

<station id="1" name="Log 1" type="LogStation">
  <param name="logger" value="PLC"/>
  <param name="setBusyWithData" value="Auto"/>
  <handshake>
    <param name="wait4NegEdgeTriggerTO" value="-1"/>
    <in>
      <bit bitRef="1101" id="trigger"/>
    </in>
    <out>
      <bit bitRef="1101" id="ready"/>
      <bit bitRef="1102" id="busy"/>
      <bit bitRef="1103" id="error"/>
      <bit bitRef="1104" id="io"/>
      <bit bitRef="1105" id="nio"/>
    </out>
  </handshake>
  <commandInterface>
    <in>
      <data dataRef="1101" offset="0" length="128" id="DATA"/>
      <data varRef="VarsLogStation.InCmd" id="cmd"/>
      <data varRef="VarsLogStation.InMsg" id="msg"/>
    </in>
    <out>
    </out>
  </commandInterface>
</station>

Der Handshake und die Parametrierung entsprechen weitestgehend der Viper.NET Standard-Station.

  • cmd: Auswahl des Log-Level. 0/1:Debug, 2:Info, 3:Warn, 4:Error, 5:Fatal

  • msg: Log-Nachricht, bzw der zu loggende Text.

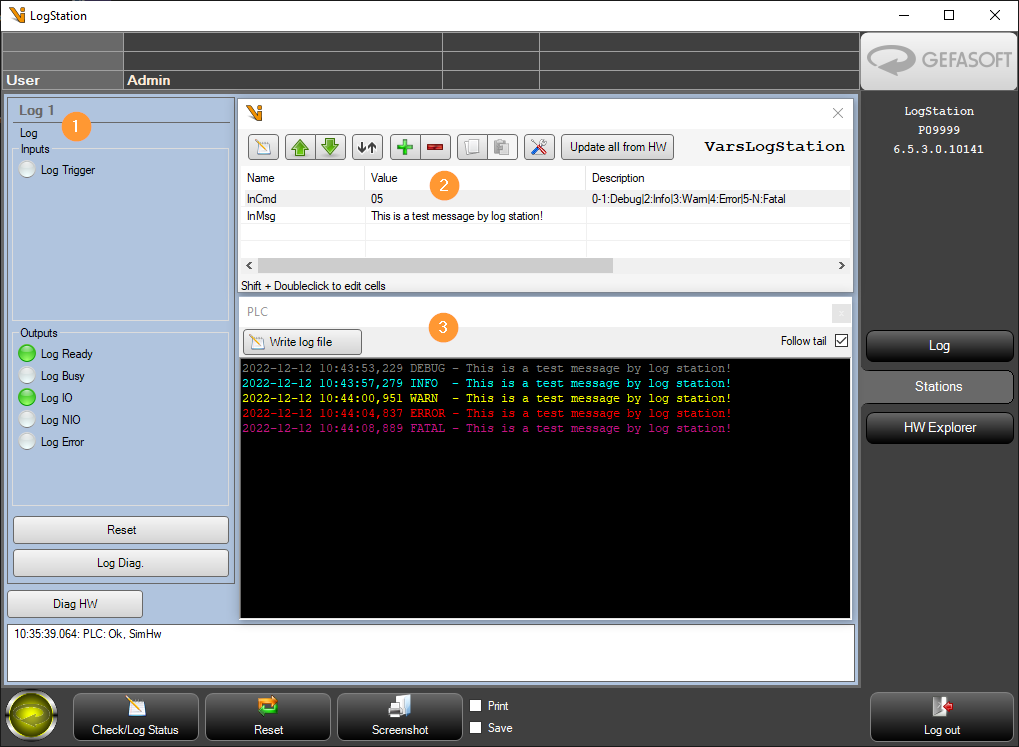

../_images/station-log.png

  1. Handshake Bits

  2. Handshake Variablen

  3. GAppender Log Fenster

Vorlage für log4net.config

<!-- PLC log -->
<appender name="GAppenderPLC" type="Gefasoft.MAK.Logging.GBufferAppender">
  <param name="BufferSize" value="10000000"/>
  <param name="DumpFile" value="D:/log/LogStation-PLC_Dump.log" />
  <param name="MaxSizeRollBackups" value="3" />
  <param name="MaxCharsToDisplay" value="100000"/>
  <param name="DisplayName" value="PLC"/>
  <param name="SortId" value="1"/>
  <layout type="log4net.Layout.PatternLayout">
    <conversionPattern value="%d %-5p - %m%n" />
  </layout>
  <AutoDumpSettings type="Gefasoft.MAK.Logging.GAppenderAutoDumpSettings">
    <param name="DumpFile" value="D:/log/LogStation-PLC_AutoDump.log" />
    <param name="MaxSizeRollBackups" value="10" />
    <param name="DumpSize" value="1000000"/>
    <param name="TriggerPattern" value="regex:"/>
    <param name="LogLevel" value="OFF"/>
    <param name="AdditionalAppenderToAutodump" value ="" />
  </AutoDumpSettings>
</appender>

<appender name="FileAppenderPLC" type="log4net.Appender.RollingFileAppender">
  <param name="File" value="D:/log/LogStation-PLC.log" />
  <param name="AppendToFile" value="true" />
  <param name="MaxSizeRollBackups" value="10" />
  <param name="RollingStyle" value="Size" />
  <param name="MaximumFileSize" value="10MB" />
  <param name="StaticLogFileName" value="true" />
  <layout type="log4net.Layout.PatternLayout">
    <conversionPattern value="%d %-5p - %m%n" />
  </layout>
</appender>

<logger name="PLC" additivity="False">
  <level value="DEBUG" />
  <appender-ref ref="FileAppenderPLC" />
  <appender-ref ref="GAppenderPLC"/>
</logger>
