Hauptmenü

Unten links im Hauptfenster befindet sich der GEFASOFT-Button. Der Button zeigt zeigt durch seine Farbe den Systemzustand an. Durch Klicken auf den GEFASOFT Button öffnet sich das Hauptmenü:

Die Einträge über Funktionen zeigen farblich den Status diverser allgemeiner oder projektspezifischer Komponenten und Plugins an.

Direkt über Funktionen sind alle SPS-Verbindungen aufgelistet (bzw. sämtliche GInOut Hardwareverbindungen).

Optional wird darüber ein Eintrag für den ConnectionStreamPool angezeigt, der den Verbindungsstatus des Pools anzeigt.

Der Punkt Dongles ist immer vorhanden und zeigt an, ob die erforderlichen Lizenz-Keys (bspw. Gefasoft oder Cognex) erfolgreich gefunden wurden.

Darüber werden Statusinformationen einzelner Plugins angezeigt, die wiederum mehrere Meldungen in einem Untermenü darstellen können, bspw. das WatchDir Plugin oder das Vision Plugin.

Warnung

Sind die Statusanzeigen nicht grün muss umgehend eine Fehleranalyse erfolgen!

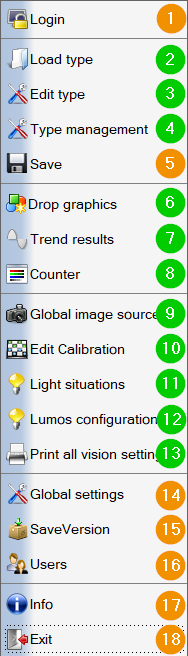

Funktionen

• 1. Benutzeranmeldung

• 5. Speichern des Projekts

• 14. Öffnet die Globale Einstellungen

• 15. Startet SaveVersion

• 16. Öffnet die Benutzerverwaltung

• 17. Öffnet den Info-Dialog

• 18. Viper.NET beenden

Die grün gefärbten Menüeinträge stammen aus dem Vision Plugin.

Globale Einstellungen

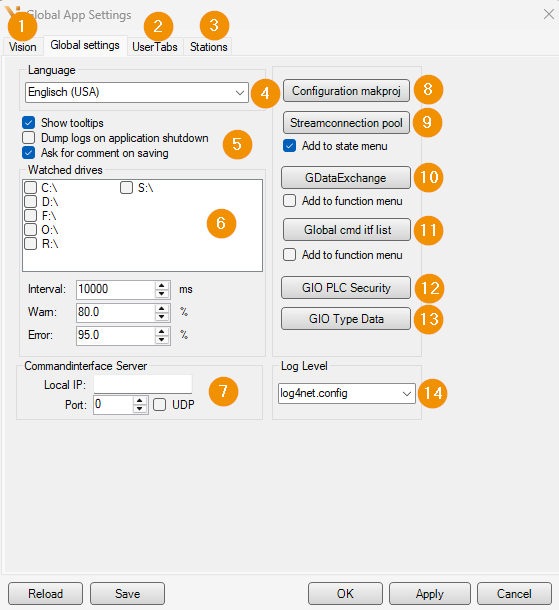

In den „Globalen Einstellungen“ werden applikations- bzw. projektweit geltende Parameter eingestellt. Der Dialog kann über Plugins erweitert werden, z.B. durch das Vision-Plugin.

1. Einstellungen des Vision-Plugins

2. Einstellungen zur Verwaltung von User Tabs und Layout Childs

3. Einstellungen des Stationseditors

4. Sprachumschaltung

5. Verschiedenes

   • Tooltips anzeigen: Aktiviert oder deaktiviert Tooltips in Viper.NET

   • Dump der Logs beim Beenden (siehe auch GBufferAppender)

   • Aktivieren der Kommentarfunktion beim Speichern.

6. Anzeige der Speicherbelegung einzelner Festplatten. Wird in der Sidebar angezeigt wenn mindestens eine Festplatte überwacht wird.

7. CommandInterfaceServer-Einstellungen. Siehe auch Command interface (CmdItf).

8. Konfiguration viper-core-relevanter MAK-Projekteinstellungen

9. Konfiguration des Stream pools

10. Konfiguration des GDataExchange im Funktionsmenü

11. Konfiguration von Kommandos bzw. Funktionsaufrufen an den lokalen CommandInterfaceServer (4).

12. Konfiguration der GIO PLC Security

13. Konfiguration der GIO Typdaten

14. Konfiguration des globalen Loglevels Konfiguration Loglevel

SaveVersion

Siehe auch:

SaveVersion

Info-Dialog

Anzeige von Informationen über Viper.NET und das geladene Projekt.

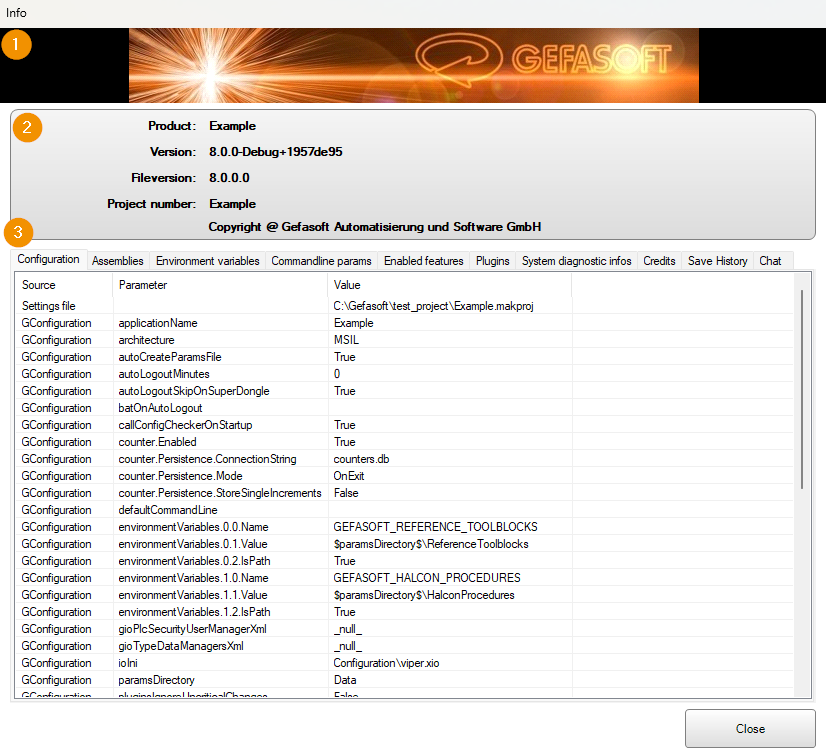

1. Header, austauschbar über shellConfiguration.xml.

2. Anzeige von Versions- und Anwendungsinformationen

3. Detail-Informationen

Die Tabelle in Configuration enthält in der ersten Zeile den Pfad zum Viper.NET Projekt. Die restlichen Zeilen entsprechen den Konfigurationswerten in der Viper.NET Projektdatei.

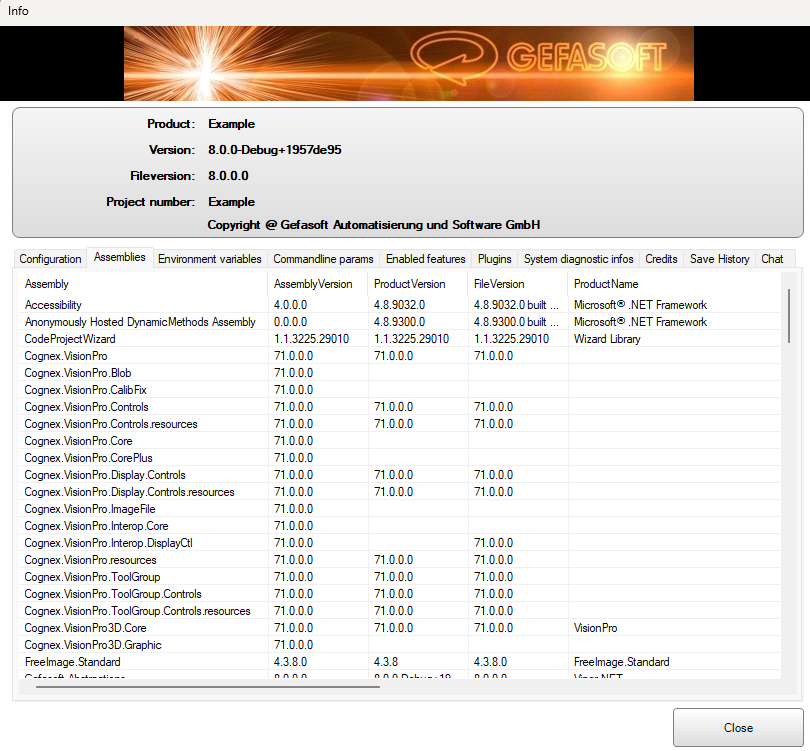

In Assemblies werden alle derzeit geladenen .NET Assemblies aufgelistet:

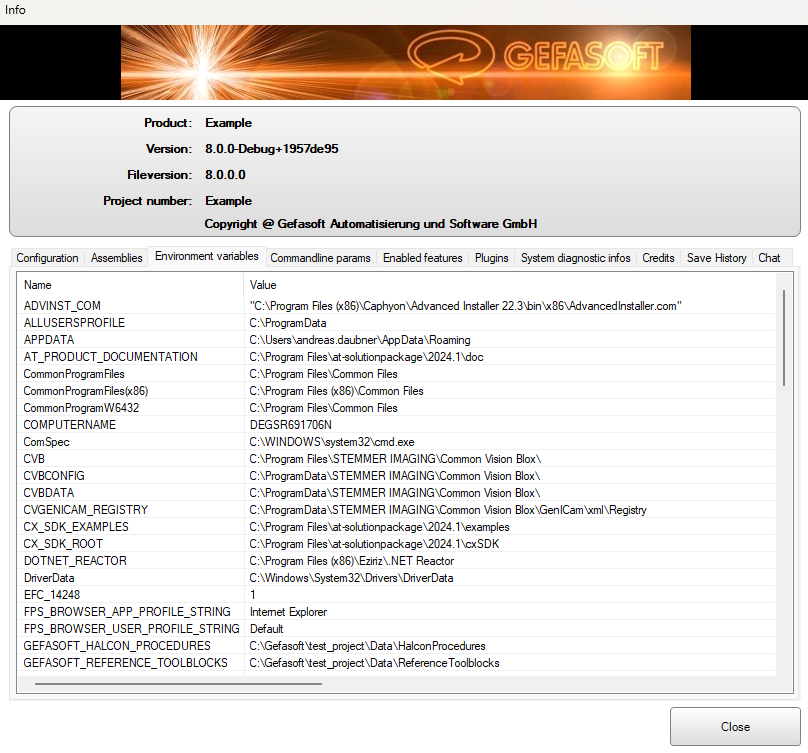

Environment variables enthält die für den Prozess gültigen Umgebungsvariablen, also auch die, die über die Parameterdatei globalParams.xml gesetzt werden.

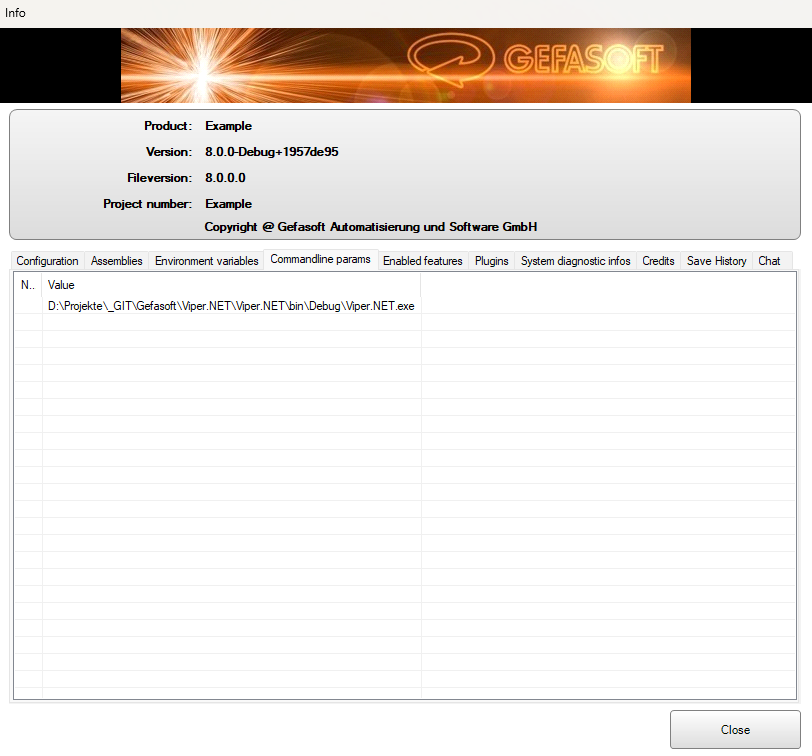

Im Reiter Commandline params werden die Kommandozeilenparameter angezeigt, mit denen die Anwendung gestartet wurde.

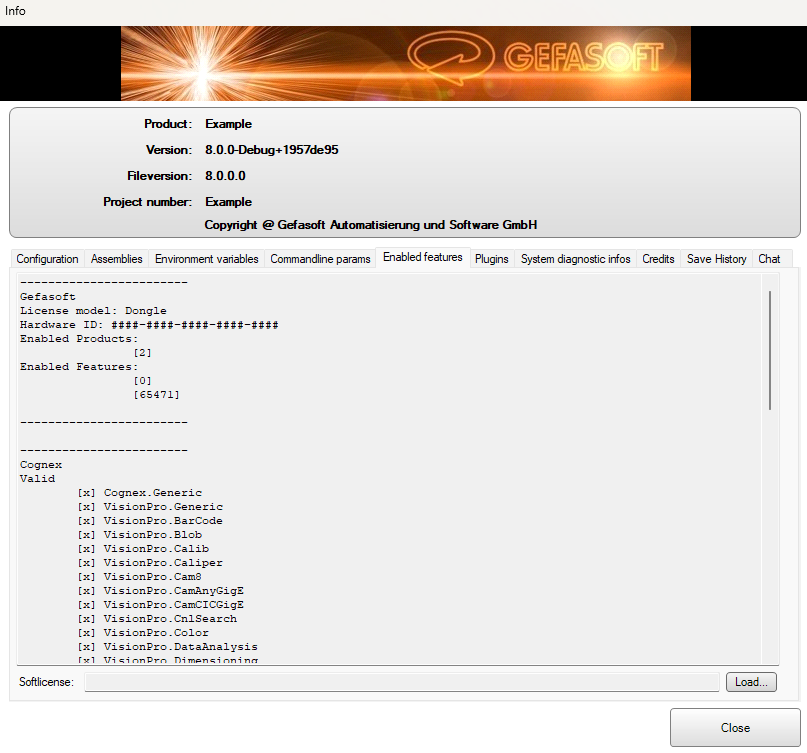

Unter Enabled features werden die Lizenz-Freischaltungen der Dongles von Gefasoft und optional VisionPro und Halcon angezeigt. Außerdem kann hier eine Viper.NET Lizenzdatei aktiviert werden.

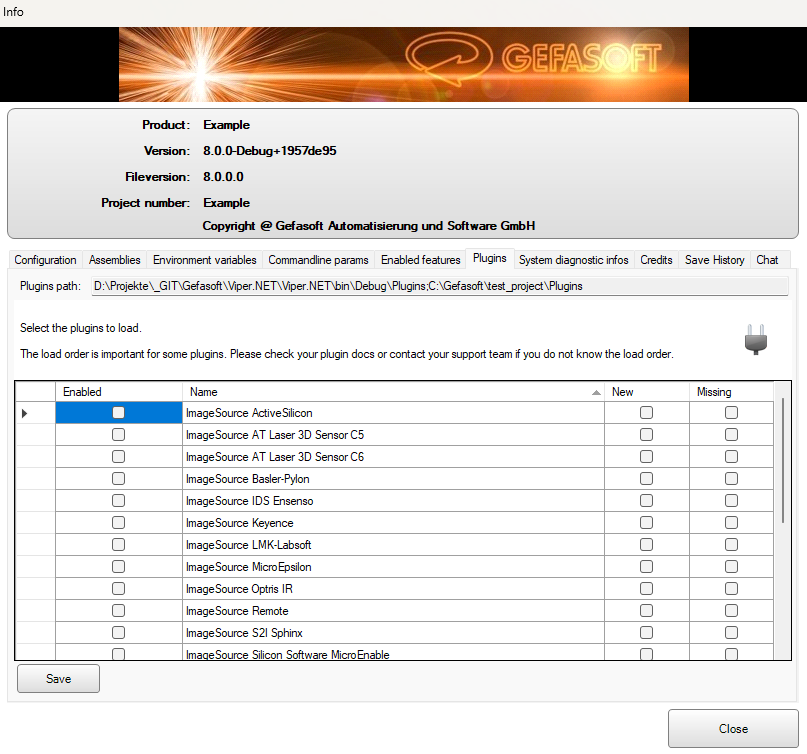

Im Reiter Plugins kann die Plugin-Konfiguration angepasst werden. Nach An- oder Abwahl von Plugins muss die Konfiguration mit Save gespeichert und anschließend Viper.NET neu gestartet werden.

Warnung

Wenn im Projekt referenzierte Plugins abgewählt werden, können unter Umständen Daten nicht mehr geladen werden.

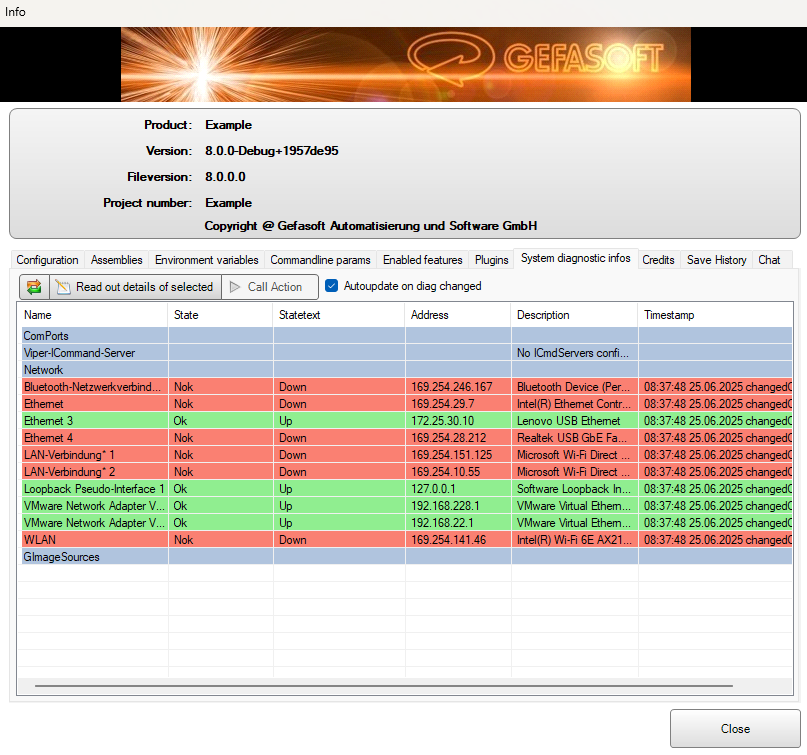

Im Reiter System diagnostic infos werden alle Verbindungen, die aktuell existieren, angezeigt. Auch nicht verwendete.

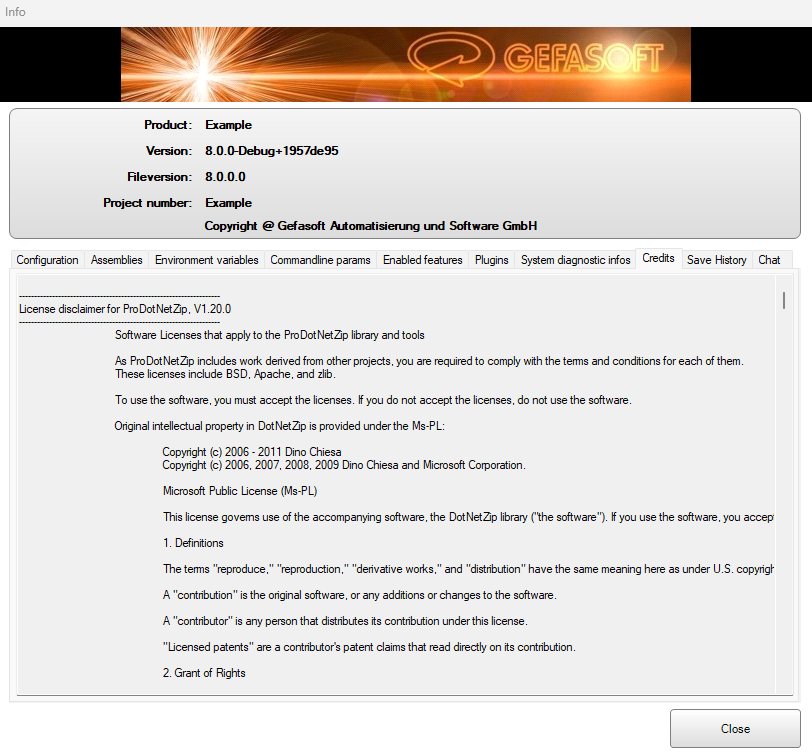

Credits enthält die Lizenzinformationen aller verwendeten OpenSource-Bibliotheken.

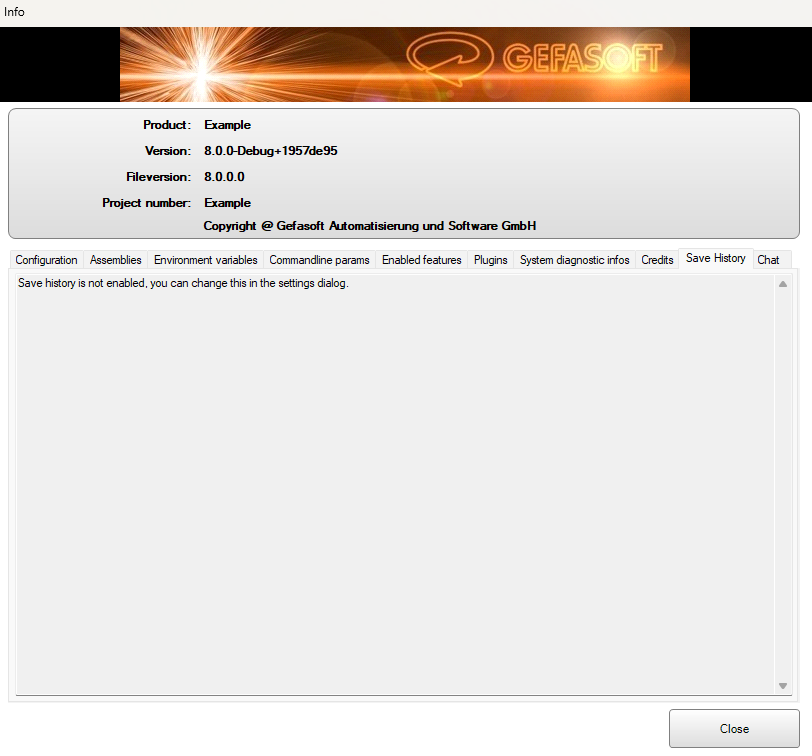

Die Save History zeigt alle Speicherkommentare (falls aktiv).

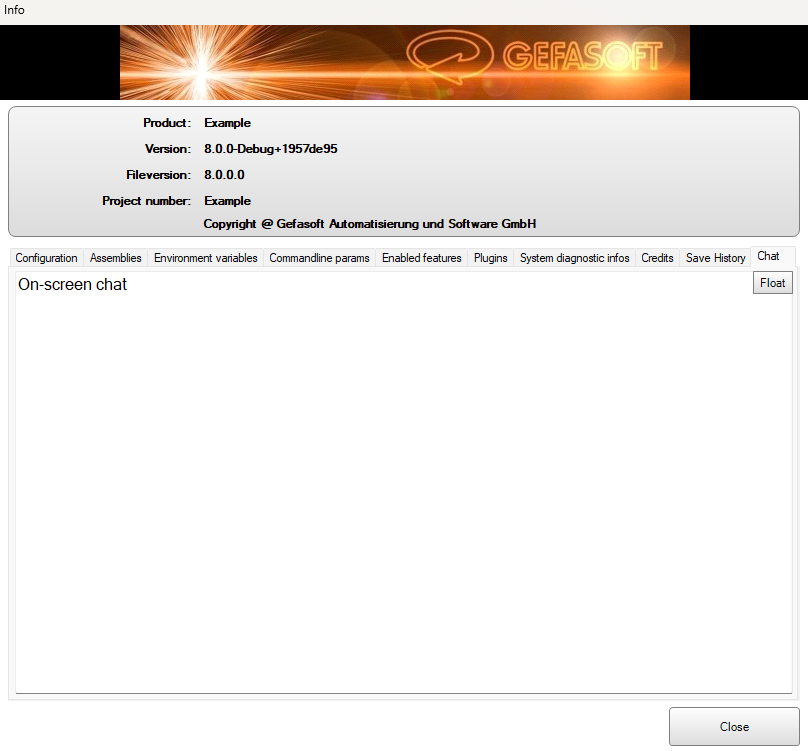

Die Textbox im Reiter Chat kann für die On-Screen Kommunikation zwischen einem Mitarbeiter vor Ort und einem über einen Remotezugang aufgeschalteten Servicetechniker genutzt werden, wenn sonst keine Kommunikation möglich ist.

Hinweis

Die Schriftgröße kann mit Strg+Mausrad geändert werden.

Shell-Status an SPS übergeben

Die Shell überträgt ihren aktuellen Betriebszustand (MainState) als UInt32-Wert zyklisch an die SPS. Über ein Heartbeat-Bit (Bit 31) signalisiert die Shell zusätzlich, dass die Verbindung aktiv ist.

GIO-Variable anlegen

Zunächst muss eine GIO-Variable vom Typ UInt32 im GInOut-Hardware-Explorer angelegt werden (siehe GInOut-Hardware-Explorer).

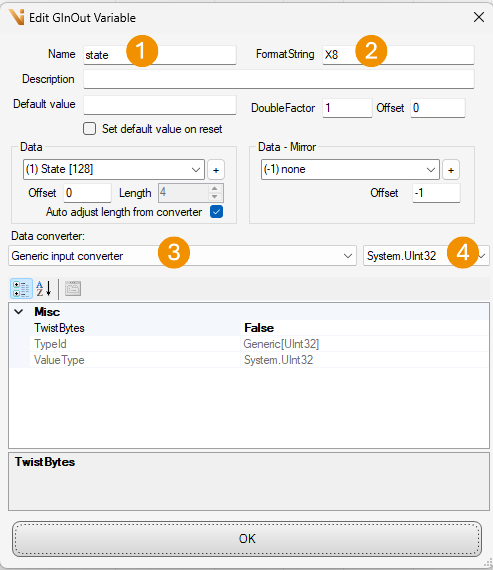

Konfiguration der GIO-Variable für den Shell-MainState.

Hinweis

Die mit 1–4 markierten Felder müssen exakt wie in der Abbildung konfiguriert werden.

Globale Einstellungen

Anschließend wird in den globalen Anwendungseinstellungen festgelegt, welche GIO-Variable den Shell-MainState an die SPS liefert.

1. Die Global App Settings über das Menü oder die Toolbar öffnen.

2. Zum Reiter Global settings (1) wechseln.

3. Im Bereich Shell mainstate → PLC (GIO-UInt32-Variable) die zuvor angelegte Variable auswählen (2).

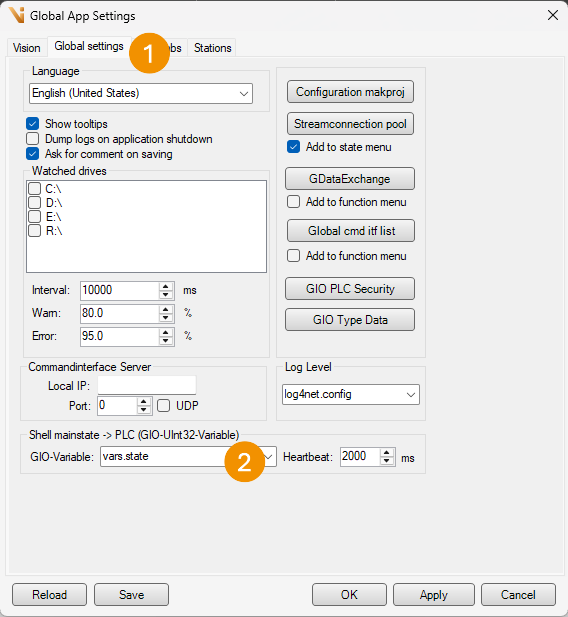

Zuweisung der GIO-Variable in den globalen Einstellungen.

Zustandsübersicht

Der Shell-MainState wird durch ein UInt32 definiert. Die einzelnen Werte sind als Bitmasken aufgebaut und lassen sich per bitweisem ODER kombinieren.

EShellMainState – Zustandsübersicht

Wert	Hex-Wert	Beschreibung
Undefined	0xFFFFFFFF	Startwert / undefinierter Zustand
Ok	0x00000000	Kein Fehler
Warn	0x00000001	Allgemeine Warnung
Error	0x00000002	Allgemeiner Fehler
DongleWarn	0x00000011	Dongle-Warnung
DongleError	0x00000022	Dongle-Fehler
HardwareWarn	0x00000101	Hardware-Warnung
HardwareError	0x00000202	Hardware-Fehler
ConPoolWarn	0x00001001	Connection-Pool-Warnung
ConPoolError	0x00002002	Connection-Pool-Fehler
PlugInWarn	0x00010001	PlugIn-Warnung
PlugInError	0x00020002	PlugIn-Fehler
HeartBeat	0x80000000	Heartbeat-Flag (Bit 31); signalisiert eine aktive Verbindung

Bitmasken-Logik

Jede Komponente (Dongle, Hardware, ConPool, PlugIn) belegt ein eigenes Nibble-Paar innerhalb des 32-Bit-Werts. Dadurch lässt sich die Quelle einer Warnung oder eines Fehlers direkt aus dem Zustandswert ablesen.

Beispiel: 0x80010001 = HeartBeat (0x80000000) | PlugInWarn (0x00010001)

Bit 31 dient ausschließlich als Heartbeat-Flag und ist nicht Teil des eigentlichen Zustands. Um den reinen Zustandswert zu ermitteln, wird das Heartbeat-Bit durch Maskierung mit 0x7FFFFFFF entfernt.

Bemerkung

Erkennt die SPS kein regelmäßiges Toggeln von Bit 31, ist die Kommunikation unterbrochen. In diesem Fall sollten Netzwerkverbindung, Port-Einstellungen sowie der Laufzustand der Applikation geprüft werden.
