IDS µEye¶
Vor der Verwendung einer IDS-µEye-Kamera, muss die Software ‚ids-software-suite-full-64-49300uEye64_49300_WHQL.exe‘ installiert werden. An allen LAN-Adaptern mit IDS-µEye-Kamera muss der ‚Gigabit Ethernet uEye Service‘ aktiviert werden.
Hinweis
Der ‚Baumer Filtertreiber‘ muss deinstalliert sein ! Die Software ‚uEye_Cognex‘ muss deinstalliert sein für uEye SDK. Eventuell passt die Firmwareversion der Kamera nicht zu der uEye SDK Version. Über die Software ‚uEye Cockpit‘ wird die richtige Firmware automatisch auf der Kamera installiert.
Allgemeine Einstellungen¶

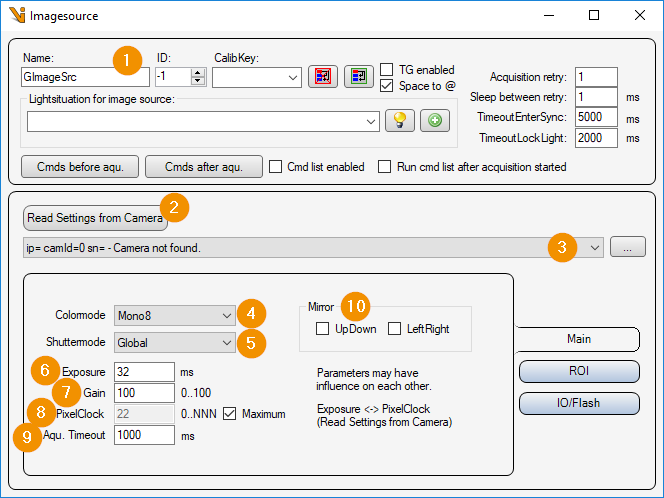

Allgemeine Einstellungen: Bildquellen-Editor
Read Settings from Camera: Alle Parameter aus der Kamera auslesen und dieser Bildquelle bzw. diesem Bildaufnahmeparametersatz zuweisen.
Camera list: Auswahlliste aller IDS µEye Kameras. Die Liste kann mit dem ‚… - Taster‘ aktualisiert werden.
Colormode: Farbmodus oder auch Pixelformat in dem das Kamerabild übertragen werden soll. Je nach Kameratyp sind beispielsweiße folgende Pixelformate einstellbar:
Mono8/10/12/14/16 : Grauwertbild mit 8/10/12/14/16 Bit pro Pixel
RGB8Packed : Farbbild mit Rot Grün Blau Pixel.
Shuttermode:
Global : Alle Pixel des Kamerachip werden gleichzeitig zurückgesetzt und belichtet.
Rolling : Die Pixel des Kamerachip werden zeilenweiße zurückgesetzt und belichtet.
Exposure: Belichtungszeit in [ms].
Gain: Analoger Verstärkungsfaktor (Helligkeit).
PixelClock: Gibt an wie viele Bilder pro Sekunde aufgenommen werden sollen. Falls die Datenübertragung langsamer ist als die Bildaufnahmefrequenz, so muss ‚Maximum‘ abgewählt und der PixelClock reduziert werden.
Aqu. Timeout: Maximale Bildaufnahmezeit in [ms].
Mirror:
UpDown: Kamerabild um die horizontale Achse Spiegeln.
LeftRight: Kamerabild um die vertikalt Achse Spiegeln.
ROI Einstellungen¶
ROI Enabled: Bildausschnitt aktivieren oder deaktivieren. Falls deaktiviert, wird der ganze Kamerachip ausgelesen und übertragen.
X/Y/Widht/Height: Ausgewählter Bildbereich. Position der linken oberen Ecke, Breite und Höhe.
DisplayFinder: Mit dem Displayfinder kann per Drag&Drop ein Cognex Display (z.B. FormLive) ausgewählt werden, welches für eine interaktive Eingabe des Bildausschnitts verwendet wird.
Apply ROI from rectangle: Bildausschnitt vom Rechteck der interaktiven Eingabe übernehmen.
Cancel: Interaktive Bildausschnittauswahl abbrechen (Rechteck von Display entfernen).
Ein- Ausgänge¶
Flashmode: Blitzausgang der Kamera aktivieren oder deaktivieren.
Delay: Verzögerung zwischen dem Belichtungsstart und dem Aktivieren des Blitzausgangs in [µs].
Duration: Dauer des Blitzsignals in [µs]. Falls der Wert ‚0‘ eingestellt wird, bleibt der Blitzausgang bis zum Ende der Belichtung des Kamerachips gesetzt.
