Profinet mit Hilscher CifX

Für eine Profinet-Kommunikation ist eine spezielle PCI Karte erforderlich. Über die GInOutHardware ‚IO Card - CifX (Hilscher GmbH)‘ wird eine ‚CIFX RE/PNS V3.2.x - V3.4.18‘ PCI-Karte der Firma Hilscher GmbH eingebunden. Für die Installation und Konfiguration der Karte ist das Softwarepacket Communication_Solutions_DVD_2018-12-1_1_0500_181008_25726 der Firma Hilscher GmbH erforderlich. Die PCI-Karte ‚CIFX RE/PNS V3.2.x - V3.4.18‘ wird mit dem Tool SYCON.net als Profinet-Stand-Alone-Slave konfiguriert.

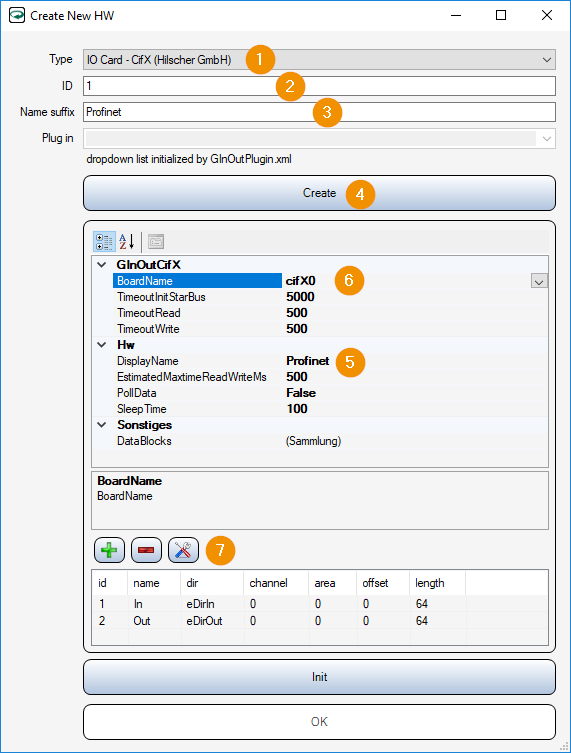

../../../_images/gio-iocard-cifx-hilscher-CreateNewHW.png

  1. Type: IO Card - CifX (Hilscher GmbH)

  2. ID: ID vergeben

  3. Name suffix: Steuerung benennen

  4. Create: Button drücken, um Objekt zu generieren

  5. DisplayName: Steuerung bennenen

  6. BoardName: Eindeutiger Name, mit dem die PCI-Karte identifiziert wird.

  7. +: Hinzufügen von Datenbereichen, die für Kommunikation verwendet werden sollen

../../../_images/gio-iocard-cifx-hilscher-CreateNewHW-EditDatablock.png

  1. DatenBlockID: ID für diesen Datenbereich.

  2. Length: Länge des Datenblocks

  3. Name: Name des Datenblocks

  4. AreaNumber: Nummer/Adresse des CifX Datenbereichs.

  5. ChannelNumber: Kanalnummer für den Zugriff auf den CifX Datenbereich.

  6. Direction: Gibt an, ob es sich um Eingangs- oder Ausgangsdaten handelt.

  7. Offset: Offset in [byte] im CifX Datenbereich.
