Gefasoft Lucon 4C-20A-V

Die Lucon 4C-20A-V ist eine LUCON-Hardwarevariante, die ausschließlich über Ethernet/UDP (per Gefasoft.Lucon4C20AV-SDK) angesteuert wird. Sie unterstützt eine hohe Kanalzahl (bis zu 96 Lichtkanäle) mit getrennter Strombegrenzung für Dauer- und Pulsbetrieb. Die maximale Stromstärke pro Kanal ist einstellbar (Standard 3000 mA).

Bemerkung

Anders als die Lucon2 bietet die Lucon 4C-20A-V keine RS232-Anbindung (nur UDP bzw. Simulation) und besitzt je Kanal einen zusätzlichen Status-/Diagnosebereich.

Controller Einstellungen

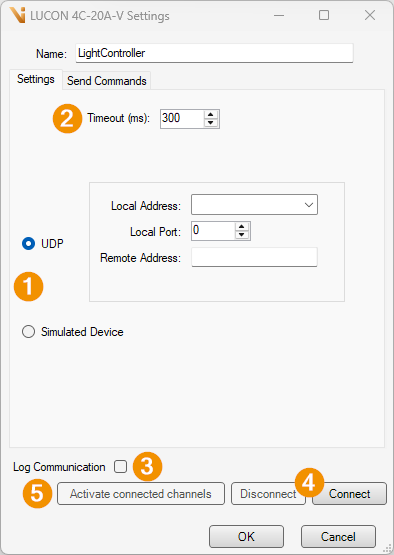

  1. Verbindungsmodus

  • UDP: Anbindung über Ethernet/UDP (Standard). Einstellbar sind Remote Address (muss gesetzt werden), Local Address und Local Port.

  • Simulated Device: Simulationsmodus ohne Hardware.

  1. Timeout (ms) [Standard 300]: Maximale Wartezeit auf eine Antwort des Geräts.

  2. Max Value per Channel [Standard 3000 mA]: Obergrenze für die einstellbare Stromstärke pro Kanal.

  3. Log Communication: Protokolliert die Kommunikation mit dem Gerät im Log.

  4. Connect / Disconnect: Verbindung auf- bzw. abbauen.

  5. Activate connected channels: Aktiviert die angeschlossenen Kanäle.

Send Command

Auf der Registerkarte Send Commands können Kommandos direkt an das Gerät gesendet werden (zu Diagnosezwecken).

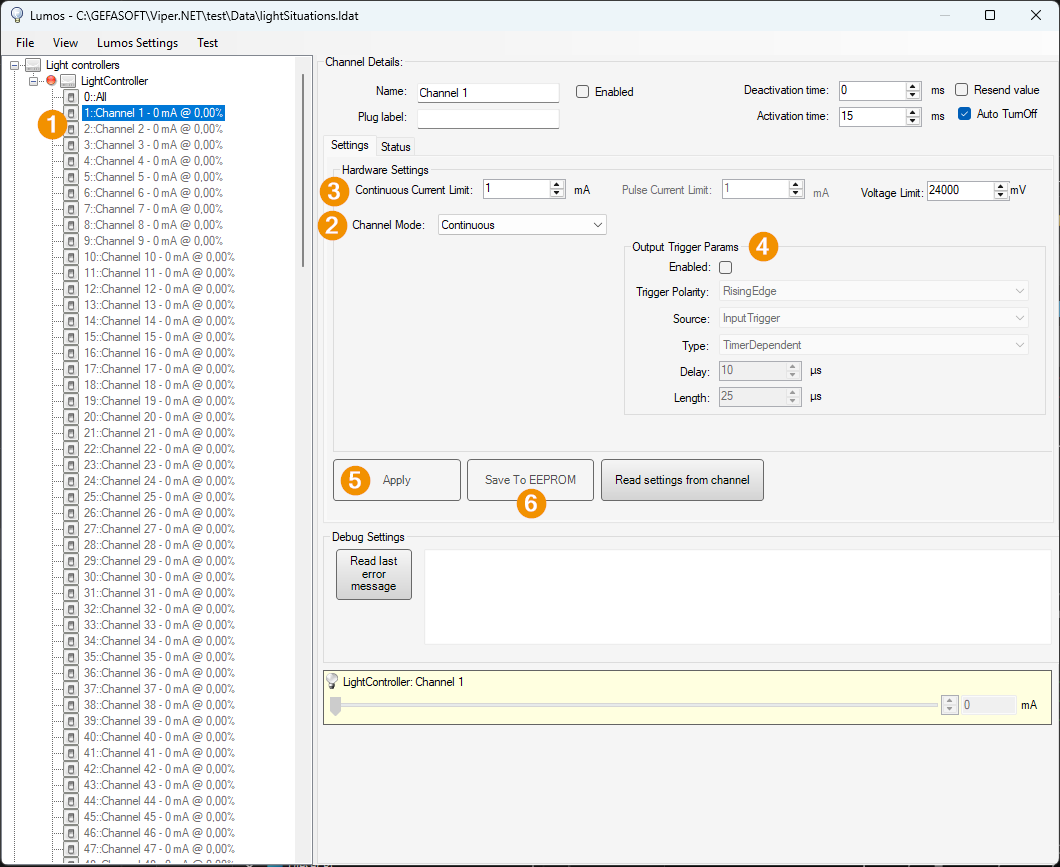

Lichtkanal Einstellungen

  1. Address: Adresse des Lichtkanals [1..96].

  2. Channel Mode (Betriebsmodus)

  • Idle: Kanal aus.

  • Continuous: Kanal im Dauerbetrieb.

  • Switch: Schaltmodus. Die Beleuchtung wird über den Eingang ein- und ausgeschaltet.

  • Pulse: Triggermodus. Die Beleuchtung wird über den Eingang gepulst.

  1. Kanalparameter

  • Continuous Current Limit [mA]: Maximale Stromstärke im Dauerbetrieb.

  • Pulse Current Limit [mA]: Maximale Stromstärke im Puls-/Schaltbetrieb.

  • Voltage Limit [mV, Standard 24000]: Maximale Ausgangsspannung. Um ein Überhitzen zu verhindern, die Spannung an die angeschlossene Beleuchtung anpassen.

  1. Output-Trigger: Parameter für den Ausgangs-Trigger (Enabled, Polarity, Source, Type, Delay [µs, Standard 10], Length [µs, Standard 25]).

  2. Apply: Einstellungen übernehmen und an das Gerät senden.

  3. Save To EEPROM: Aktuelle Einstellungen dauerhaft im Gerät speichern.

Zusätzlich zeigt eine Registerkarte Status je Kanal Diagnosewerte an (u.a. Temperatur, Versorgungsspannung, Soll-/Ist-Strom, Spannung über der Beleuchtung, letzte Puls-Spannung/-Stromstärke).
