Shell extensions¶
Hauptmenü¶
Function panel¶
(1): Öffnet die Analyse von gespeicherten Bildern
(2): Öffnet die Lumos/Beleuchtungs-Einstellungen
(3): Detailanzeige: Anzeigemodus der Overlay-Grafiken in allen Displays
Drei Modi: Individuell pro Display / Global An / Global Aus¶
(4): Detailfilter: Filter, für welche Bilder bzw. Ergebnisse Grafiken angezeigt werden sollen.
|
|
(5): Aktiviert/Deaktiviert den Distanzmessmodus der Displays.
(6): Aktiviert/Deaktiviert den Winkelmessmodus der Displays.
Distanzmessmodus¶
Im Distanzmessmodus kann mit Strg+Linke Maustaste in ein beliebiges Display
geklickt und eine Längenmessung ab diesem Punkt gestartet werden. So lange
Strg gedrückt bleibt, wird die Distanz vom Startpunkt zur aktuellen
Cursorposition angezeigt. Die Messung wird „eingefroren“ wenn die Strg-Taste
losgelassen wird. Ein erneuter Mausklick beendet die Messung.
Die angezeigten Werte werden immer im aktuell ausgewählten Koordinatenraum angezeigt. Dieser kann in der Statusleiste des Displays geändert werden, um bspw. zwischen Pixel- und Weltkoordinaten umzuschalten.

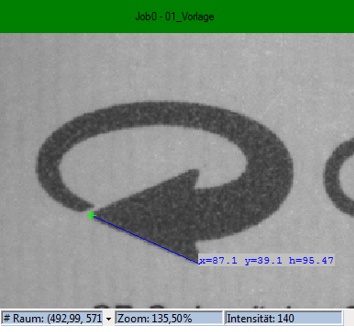

Distanzmessmodus aktiv¶
Winkelmessmodus¶
Analog zur Distanz kann im Winkelmessmodus ein Winkel zwischen drei Punkten gemessen werden.
Dazu muss zuerst mit gedrückter Strg-Taste der Scheitelpunkt S und anschließend
der Endpunkt E1 des ersten Schenkels angeklickt werden.
Danach wird bei gedrückter Strg-Taste der Winkel zwischen den Strecken S-E1 und S-aktuelle Cursorposition
angezeigt.

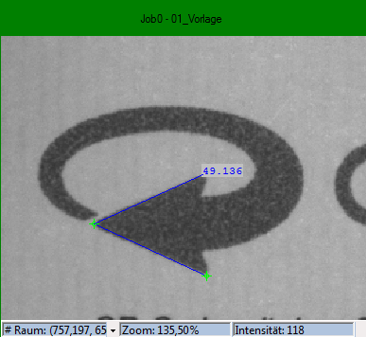

Winkelmessmodus aktiv¶
ToolGroup Item Shortcuts¶
In den Globalen Einstellungen -> Function panel call TG-Item können Shortcuts zum Ausführen von Toolgroup-Items konfiguriert werden.
