Bilder & Grafiken SubDisplay (Cognex)

Konfiguration der Bilder & Grafiken (Cognex)

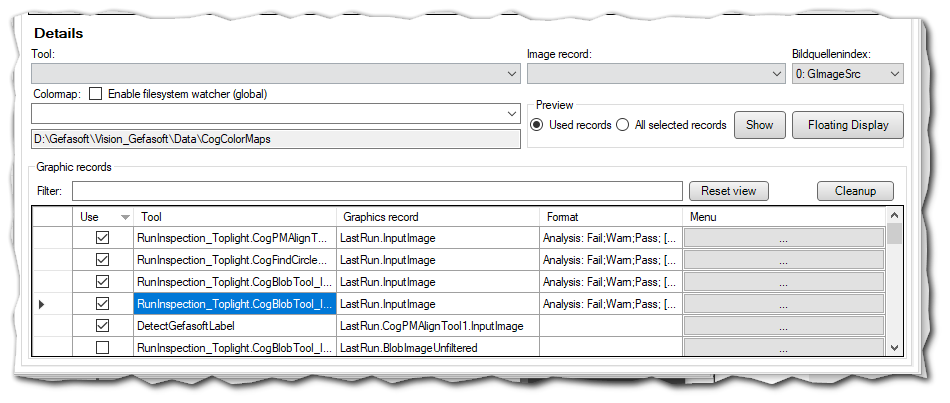

Beim Bilder & Grafiken (Cognex)-Subdisplay können unterschiedliche Records, Bildquellen und Grafiken ausgewählt werden, die dem Bild überlagert angezeigt werden.

Records

• Tool: Auswahl des VisionPro Tools für den Image Record.

• Image Record: Anzuzeigender „Image Record“ des Tools. Hier können nur Records mit einem Bild ausgewählt werden.

• Image Source: Auswahl einer Bildquelle. Das Ausgabebild dieser Bildquelle wird verwendet

  • als Standard Live-Bild

  • als Anzeigebild, wenn der Job auf Grund eines Laufzeitfehlers (RunError) abgebrochen wurde.

Bemerkung

Wird ein Tool aber keine Bildquelle angegeben, so wird bei einem Fehler kein Bild angezeigt.

ColorMaps

• Colormap: Auswahl einer Konfigurationsdatei für eine ColorMap, die für die Bildanzeige verwendet werden soll. Die ColorMap wird bei 16-Bit oder Range-Bildern angewendet und kann über das Kontextmenü jedes CogDisplay erstellt und gespeichert werden.

• Enable FileSystemWatcher (global): Wenn diese Option aktiv ist, werden Änderungen an der ausgewählten ColorMap-Datei erkannt und direkt angewendet.

Preview

Es kann eine Vorschau der Records angezeigt werden.

• Show Vorschau innerhalb dieses Fensters

• Floating Display Vorschau in einem extra Fenster

• Used Records Zeige alle Records an, die als „Used“ markiert sind

• All selected Records Zeige alle selektierten Records an.

Graphic Records

• Filter: Filtert die Anzeige nach eingegebenen Wert. Die Suche beachtet die Groß/Kleinschreibung nicht.

• Reset View: Setzt den Filter zurück

• Cleanup: Ausgewählte, jedoch gelöschte Graphiken werden weiterhin in der Liste behalten. Dieser Button ermöglicht das Löschen solcher Einträge.

• Use: Aktiviert die selektierte Grafik

• Tool: Das VisionPro Tool, zu dem das Record gehört

• Graphics record: Record

• Format:

• …:: Kontextmenü zum Bearbeiten des Formats

Formatierung

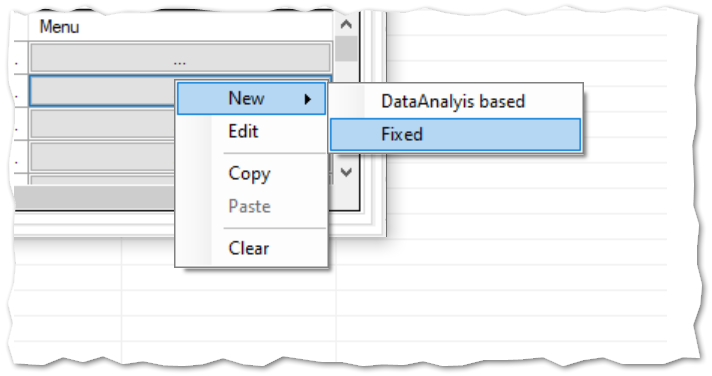

Die Formatierung der Graphiken in den Records kann überschrieben werden:

Feste Formattierung:

• Override: Gibt an, ob die jeweilige Eigenschaft überschrieben werden soll.

• Color: Farbe der Graphiken

• LineStyle: Linienstil der Graphiken

• LineWidth: Linienbreite der Graphiken

• Text: TipText der Graphiken

• Mode: Wie soll der bereits vorhandene TipText überschrieben werden:

  1. Prefix: Der angegebene Text wird vor dem vorhandenen Text eingefügt.

  2. Suffix: Der angegebene Text wird an den vorhandenen Text angehängt.

  3. Override: Der vorhandene Text wird überschrieben.

DataAnalysis based:

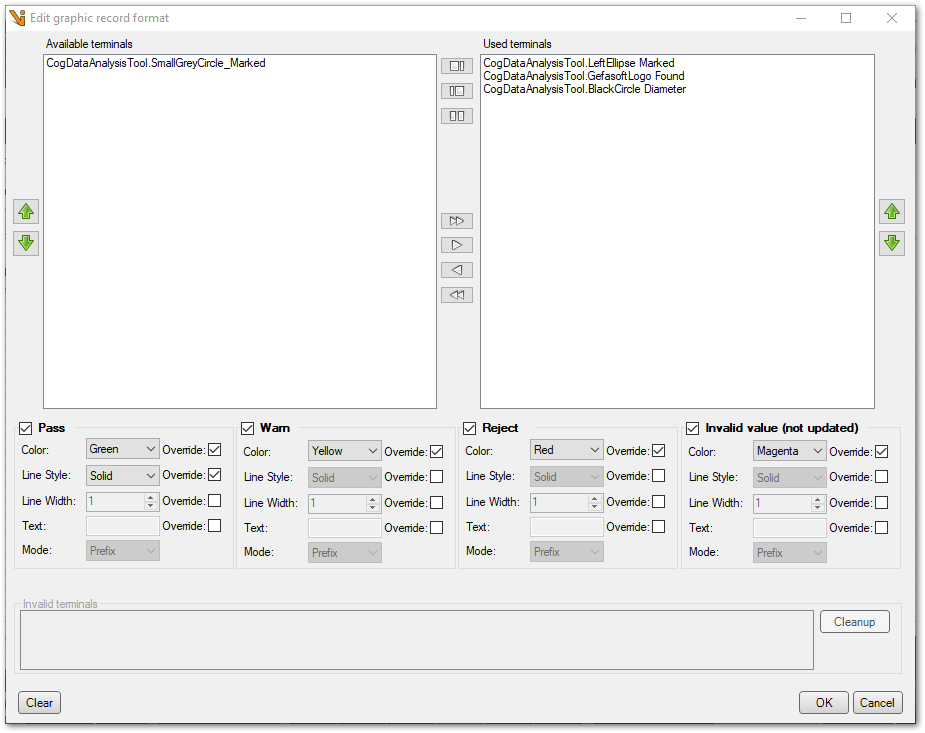

Werte werden in Abhängigkeit DataAnalysis Ergebnissen unterschiedlich formatiert. Welche DataAnalysis Terminals dafür ausschlaggebend sind, lässt sich unter Terminals einstellen.

Es werden alle verfügbaren DataAnalysis Terminals angezeigt. Terminals die für die Bewertung verwendet werden sollen, müssen zu den Used Terminals hinzugefügt werden.

Unter Darstellung lassen sich dann die Formatierungen für jede der vier möglichen Bewertungsergebnisse angeben. Die Formatierungseinstellungen entsprechen denen der festen Formatierung.
